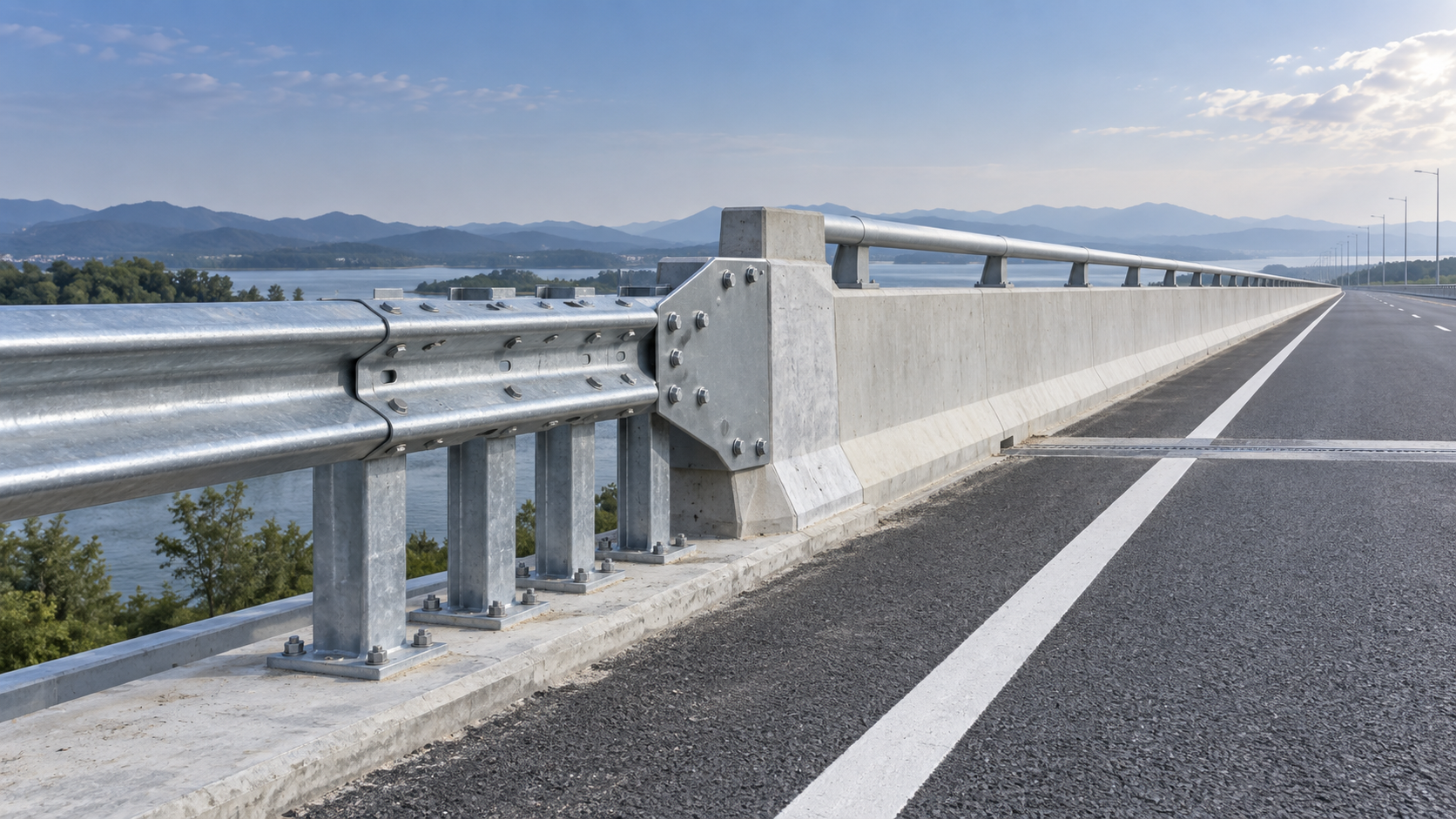

Uma defensa metálica W-Beam requer uma transição para guarda-corpo de ponte sempre que a barreira lateral se aproxima de um parapeito de ponte, guarda-corpo de ponte, seção terminal de concreto ou outra barreira fixa consideravelmente mais rígida, e a defensa metálica, de outro modo, terminaria abruptamente, se conectaria diretamente sem um detalhe testado ou deixaria uma abertura que poderia expor a estrutura da ponte. A questão central não é simplesmente que duas barreiras se encontram; é que elas respondem de forma muito diferente durante um impacto. Um sistema de viga W deflete e distribui a carga por meio dos postes e da lâmina, enquanto o guarda-corpo de ponte é normalmente muito mais rígido. A transição deve ser controlada para que um veículo seja redirecionado de maneira previsível, em vez de ficar preso, penetrar, encaixar-se ou atingir uma extremidade rígida exposta.

Essa questão surge frequentemente durante a revisão de desenhos, a comparação de cotações ou a coordenação em obra: o alinhamento da defensa metálica parece contínuo no papel, mas a aproximação da ponte tem espaçamento diferente entre postes, altura da lâmina, detalhes de conexão e condições de suporte. Trate essa área como um conjunto de transição específico, e não como um trecho normal de defensa metálica W-Beam com alguns parafusos extras. O detalhe selecionado deve ser compatível com a barreira da ponte, a geometria da via, o requisito de contenção e as especificações aplicáveis do projeto.

O gatilho prático: uma barreira flexível encontra uma rígida

Uma transição é geralmente necessária quando uma defensa metálica de aproximação deve conduzir um veículo em impacto além da extremidade de um guarda-corpo de ponte ou para uma barreira montada na ponte. O veículo deve continuar sendo redirecionado ao longo da linha da barreira, sem alteração abrupta de geometria ou rigidez que possa gerar um risco de impacto.

As condições típicas que exigem uma transição projetada especificamente incluem:

• O trecho de viga W termina em um parapeito de ponte ou guarda-corpo de concreto.
• Um guarda-corpo de ponte de aço tem altura, perfil ou comportamento de deflexão diferentes da defensa metálica lateral.
• A defensa metálica deve proteger um canto exposto da ponte, face do encontro, muro de ala, borda do tabuleiro ou abertura próxima à via.
• A barreira de aproximação é projetada para defletir, mas o guarda-corpo de ponte tem pouca ou nenhuma capacidade de deflexão lateral.
• A dilatação da ponte, os elementos de drenagem, meios-fios, calçadas, utilidades ou elementos estruturais afetam o posicionamento dos postes e a continuidade da lâmina.
• Os desenhos do projeto mostram uma conexão com o guarda-corpo de ponte, mas não identificam um detalhe de transição completo e compatível.

Uma curta distância entre a ponte e um aparente perigo lateral não elimina automaticamente a necessidade de uma transição. A questão relevante é se um veículo pode alcançar o elemento rígido da ponte ou sua extremidade exposta a partir do sentido de tráfego. O layout da barreira, o ângulo de aproximação, o lado do tráfego, a configuração do canteiro central e o espaço lateral próximo influenciam essa avaliação.

Por que uma conexão direta pode ser arriscada

Conectar diretamente uma lâmina de viga W a um guarda-corpo rígido de ponte pode parecer econômico porque ambos os componentes são de aço ou ambos atuam como barreiras para veículos. Seus comportamentos estruturais não são intercambiáveis. Sob impacto, uma defensa metálica convencional pode defletir consideravelmente antes de desenvolver sua força de redirecionamento. Um parapeito de concreto ou guarda-corpo rígido de ponte pode resistir ao movimento quase imediatamente. Se essa mudança de rigidez ocorrer em uma distância muito curta, a lâmina poderá deformar-se de forma descontrolada ou transferir força para locais que não foram projetados para suportá-la.

A extremidade exposta de uma barreira de ponte é especialmente importante. Um veículo que se aproxima em ângulo pode entrar em contato com a extremidade, subir na barreira, prender-se em um elemento saliente ou ser direcionado para a estrutura se a geometria da conexão estiver incompleta. Uma transição tem a finalidade de criar uma progressão controlada do sistema lateral flexível para o sistema rígido da ponte por meio de seções coordenadas de lâmina, postes, espaçadores, conectores, reforços e ancoragens.

A continuidade da altura é tão importante quanto a rigidez. A elevação da lâmina pode mudar devido ao perfil do tabuleiro da ponte, ao tratamento do meio-fio, à repavimentação, ao recalque ou a projetos de barreira diferentes. Uma incompatibilidade aparentemente pequena pode tornar-se significativa quando combinada com uma trajetória de impacto, carregamento de veículo pesado ou uma camada elevada de pavimento. As medições devem ser feitas a partir da superfície final da via identificada nos documentos do projeto, e não a partir de uma cota presumida.

Não avalie a transição como uma lista de peças

Uma decisão confiável começa com a revisão do conjunto como um sistema. Não basta comparar a espessura da lâmina, o peso da galvanização ou o número de postes. O avaliador deve confirmar como os primeiros postes da defensa metálica, a ancoragem no lado da ponte, as posições das emendas da lâmina, as seções de lâmina terminal ou de transição e a conexão ao guarda-corpo da ponte funcionam em conjunto.

Questões a resolver antes de selecionar ou cotar uma transição

Comece pela própria barreira da ponte. Determine se ela é um parapeito de concreto, guarda-corpo de ponte de aço, guarda-corpo combinado, barreira de retrofit ou outra estrutura especial. Sua seção transversal, ancoragem, altura e pontos de conexão permitidos determinam se um detalhe de transição padrão pode ser utilizado. Um desenho que identifica um item apenas como “guarda-corpo de ponte” geralmente não é suficiente para o planejamento da fabricação ou instalação.

Em seguida, confirme a direção de onde a barreira sofrerá impacto. Uma transição pode precisar funcionar em uma direção ou em ambas, dependendo de a via ser dividida, de o tráfego poder se aproximar por sentidos opostos e de a instalação estar em um canteiro central, acostamento, rampa ou aproximação de ponte. A sobreposição da lâmina e a orientação das emendas devem seguir o sentido de tráfego pretendido e o detalhe de projeto aprovado.

O comprimento de aproximação também merece revisão. A seção de transição não substitui o comprimento de necessidade da defensa metálica principal. O trecho de viga W deve começar suficientemente a montante para proteger o perigo na extremidade da ponte, considerando as condições de impacto previstas e a largura de trabalho da barreira. Aproximar a transição do perigo apenas porque isso simplifica as quantidades de material pode deixar o perigo exposto.

Por fim, identifique restrições que possam alterar um detalhe de catálogo: acostamentos pavimentados, entradas de drenagem, muros de contenção, serviços enterrados, meios-fios altos, taludes ou escavação restrita ao redor da ponte. Essas condições podem afetar a instalação dos postes e a deflexão da barreira. Qualquer substituição deve ser analisada como uma alteração de engenharia, em vez de ser tratada por meio da alteração do espaçamento entre postes ou da omissão de elementos em campo.

Materiais e detalhes de fabricação que influenciam o valor ao longo do ciclo de vida

Para aquisição, a área de transição frequentemente possui mais peças sensíveis à fabricação do que um trecho padrão de defensa metálica. Os componentes podem exigir furação não padronizada, seções de lâmina curvadas, postes reforçados, chapas de conexão, suportes especiais ou disposições de ancoragem específicas para a ponte. O controle dimensional é importante porque uma pequena incompatibilidade entre furos de campo e pontos de conexão da ponte pode atrasar a instalação ou levar a retrabalho não autorizado.

Solicite a produção conforme os desenhos aprovados e confirme o escopo de processamento exigido para cada componente. Dependendo do detalhe, isso pode incluir furação, dobra, preparação de superfície, jateamento com granalha onde especificado, ensaio não destrutivo para itens fabricados aplicáveis, galvanização e pintura. O tratamento de revestimento deve ser considerado juntamente com o projeto da conexão: bordas cortadas, furos perfurados, superfícies de contato e modificações em obra devem permanecer consistentes com os requisitos de proteção contra corrosão do projeto.

Os fixadores não devem ser tratados como ferragens genéricas. Sua classe, comprimento, disposição das arruelas, procedimento de aperto e proteção contra corrosão devem corresponder ao detalhe do conjunto. Quando um projeto aprovado identifica acessórios especializados de gerenciamento de energia ou de conexão, a aquisição deve preservar esse requisito, em vez de substituí-los por peças visualmente semelhantes. Por exemplo,Amortecedores de Aço-Mola devem ser fornecidos somente quando especificados no projeto relevante ou na lista de materiais, e quando suas dimensões, condição do material e posição de instalação forem confirmadas.

Verificações em obra que detectam problemas de transição precocemente

Antes da instalação, compare a condição real da extremidade da ponte com os desenhos aprovados mais recentes. Verifique as localizações das bordas do tabuleiro, as dimensões do parapeito, as localizações das ancoragens, o nível do pavimento, o perfil do meio-fio e as posições disponíveis para os postes. A sequência de construção da ponte pode alterar as elevações finais ou deixar itens embutidos inacessíveis, portanto essa verificação deve ocorrer antes da furação ou da fabricação de modificações irreversíveis em obra.

Durante a montagem, inspecione a linha da lâmina a partir do sentido do tráfego. Procure desalinhamentos abruptos, extremidades de parafusos salientes onde proibidas pelo detalhe, extremidades de lâmina sem suporte, sobreposições invertidas, emendas incompletas ou uma mudança acentuada na altura da lâmina próxima à ponte. Confirme que espaçadores, postes, suportes e elementos tracionados ou reforçados estão presentes na ordem correta. Uma transição pode parecer completa de um lado e ainda assim apresentar uma sequência de conexão incorreta no lado do tráfego.

Após a instalação, mantenha registros rastreáveis dos componentes da transição, incluindo identificação do material quando exigida, informações sobre o revestimento, inspeção de fabricação e confirmação de que o conjunto instalado corresponde ao desenho liberado. Essa documentação é útil para avaliar a prontidão para entrega, os impactos de futuras repavimentações, os requisitos de reparo após uma colisão ou a compatibilidade de substituição anos depois.

Quando um detalhe padrão não é suficiente

Não se deve presumir que uma transição padrão seja adequada quando o guarda-corpo de ponte existente difere do tipo de barreira mostrado na documentação da transição, quando a geometria da ponte exige espaçamento alterado entre postes ou quando a condição de aproximação inclui um meio-fio, talude ou obstrução estrutural fora da configuração aprovada. A mesma cautela se aplica a pontes reabilitadas, nas quais as ancoragens e seções de guarda-corpo existentes podem não corresponder aos desenhos originais.

Nessas situações, suspenda a decisão de compra até que a interface no lado da ponte, o nível de desempenho exigido e as restrições de instalação sejam resolvidos em um projeto aprovado. O pacote de defensa metálica W-Beam mais econômico não é necessariamente a coleção de lâminas e postes de menor preço; é aquele que pode ser fabricado, instalado, inspecionado e mantido como uma transição completa compatível com a barreira da ponte que se destina a proteger.
