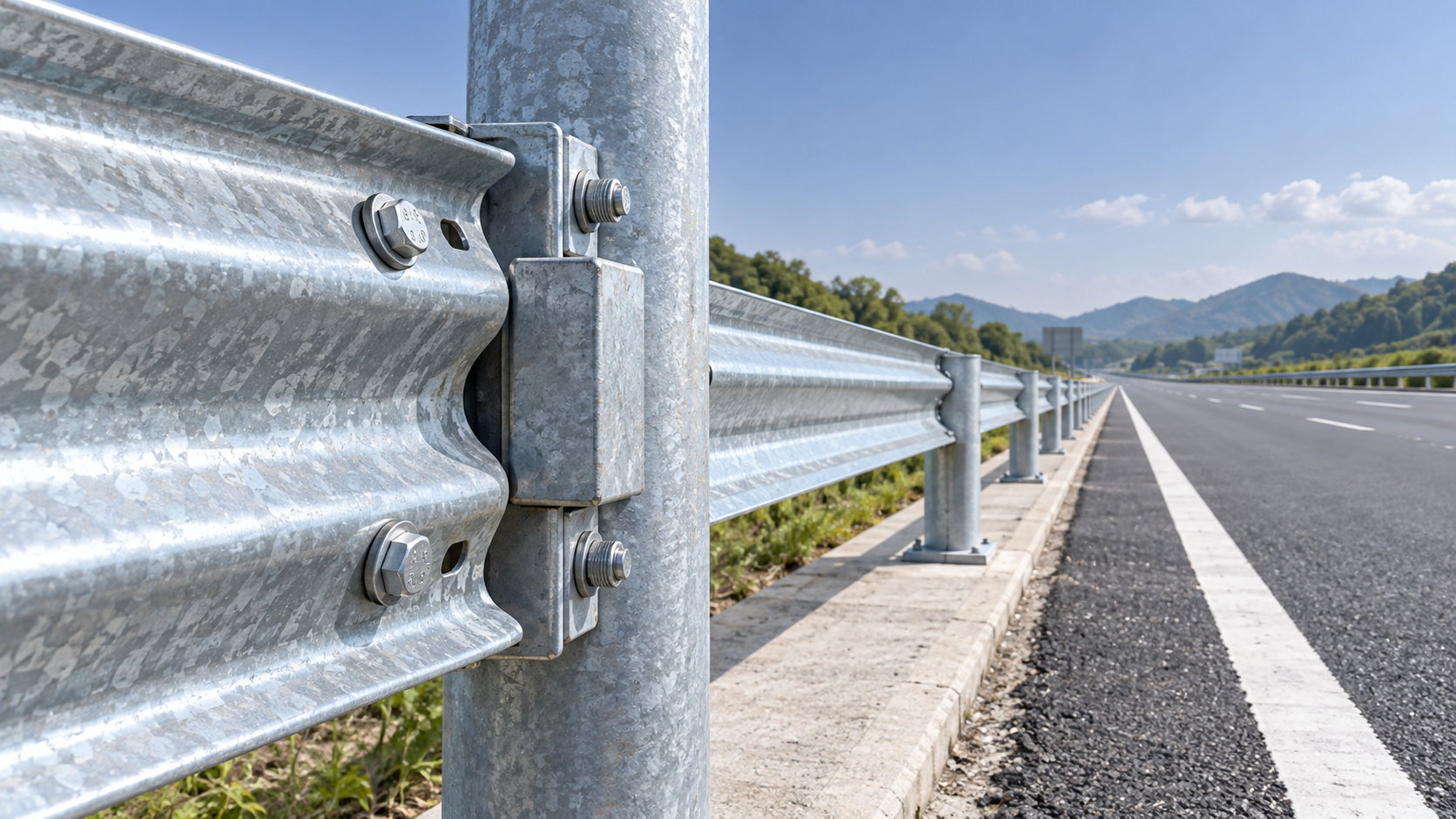

Um espaçador solto não é um defeito estético. Em um sistema de defensa metálica W Beam, o espaçador cria o afastamento entre a lâmina e o poste de suporte. Esse espaço ajuda a lâmina a se defletir conforme previsto e reduz a possibilidade de um veículo atingir um poste rígido precocemente. Quando o espaçador se desloca, gira, é esmagado ou apresenta folga ao redor de seus parafusos, o caminho de carga da barreira é alterado.

As causas habituais são vibração repetida, impactos anteriores, instalação incorreta dos fixadores, corrosão, incompatibilidade dimensional e movimentação do poste ou da fundação. A tarefa prática é determinar se a folga está isolada na conexão ou se evidencia uma perda mais ampla de suporte na linha da defensa metálica.

Comece identificando a origem do movimento

Um espaçador pode parecer solto por diferentes motivos, e apertar o parafuso visível nem sempre é o reparo correto. Durante a inspeção, considere a lâmina, o espaçador e o poste como pontos de referência distintos. Verifique qual parte realmente se move: o conjunto de parafuso e arruela, o próprio espaçador, a ranhura da lâmina, o poste ou o solo ao redor do poste.

Essa distinção é importante porque uma conexão de defensa metálica só pode ser reapertada quando as peças permanecem íntegras e corretamente posicionadas. Um parafuso apertado através de aço deformado pode eliminar temporariamente a folga visível, deixando ainda uma conexão não confiável.

A vibração reduz gradualmente a força de aperto

A vibração induzida pelo tráfego é um fator comum, especialmente onde veículos pesados freiam, aceleram ou passam próximos à barreira. Juntas de dilatação, pavimento irregular, acessos a pontes e rotas com cargas pesadas frequentes podem gerar movimentos repetidos de baixa intensidade na linha de lâminas e postes.

A vibração isoladamente normalmente não faz com que uma conexão montada corretamente falhe rapidamente. Ela se torna um problema quando a pré-carga inicial do parafuso é insuficiente, faltam arruelas ou estas estão assentadas incorretamente, as roscas estão danificadas ou a conexão apresenta folgas causadas por mau ajuste. Cada ciclo de movimento pode permitir uma pequena movimentação relativa entre a lâmina, o espaçador e o poste. Com o tempo, isso pode polir as superfícies de contato, desgastar os revestimentos, alargar furos e reduzir a capacidade do conjunto de permanecer apertado.

Um erro frequente é tratar toda conexão solta como uma questão de torque. Se a folga recorrente ocorrer nos mesmos locais após o reaperto, investigue as fontes de movimento em vez de aumentar a força de aperto sem avaliação. Uma lâmina sob tensão não intencional, um poste desalinhado ou um espaçador deformado continuará comprometendo o fixador.

Impactos anteriores podem estar presentes mesmo quando a lâmina parece intacta

Contato leve com veículos, impactos de equipamentos de manutenção, contato durante a remoção de neve e impactos de detritos podem afetar as conexões dos espaçadores. A lâmina W-beam pode retornar por elasticidade para perto de sua posição original, fazendo com que o evento passe despercebido. O espaçador, os furos dos parafusos, a aba do poste ou a haste do fixador ainda podem ter sofrido carga localizada suficiente para criar folga.

Procure evidências sutis: galvanização lascada, pintura raspada, metal brilhante recente ao redor dos furos, bordas de arruelas dobradas, folgas irregulares entre a lâmina e o espaçador ou uma linha de lâminas que não segue mais suavemente pelos postes adjacentes. Um espaçador visivelmente inclinado ou esmagado deve ser tratado como um componente de gerenciamento de energia danificado, e não simplesmente como um espaçador solto.

Após qualquer impacto conhecido, inspecione um trecho além do ponto de contato. As cargas da barreira são transferidas ao longo da lâmina, portanto a conexão mais visivelmente danificada nem sempre é a única afetada.

Tolerâncias de instalação e combinações incorretas de componentes criam problemas persistentes

Muitos espaçadores soltos têm origem na instalação. As causas comuns incluem diâmetros de parafusos incompatíveis, comprimentos incorretos de parafusos, ausência de arruelas, fixadores instalados na orientação errada, aperto incompleto ou furos da lâmina e do espaçador forçados ao alinhamento. Forçar os componentes a se unirem pode pré-carregar a conexão em uma direção não intencional. Quando se somam a vibração do tráfego ou a movimentação térmica, o conjunto pode se acomodar e perder força de aperto.

Os espaçadores também devem corresponder ao perfil da lâmina, à disposição dos postes e ao layout de conexão aprovado. Componentes que parecem intercambiáveis podem ter diferentes posições de furos, espessuras ou comportamento sob carga. Substituições em campo são particularmente arriscadas quando uma equipe de reparo utiliza o estoque disponível sem confirmar a configuração original do sistema.

O controle de qualidade deve verificar mais do que a presença de um parafuso. A inspeção deve confirmar que são utilizados o parafuso, a porca e a disposição de arruelas especificados; que as superfícies de apoio estão totalmente assentadas; que a lâmina não está submetida a torção evidente; e que a linha montada não apresenta desalinhamento forçado. Quando os desenhos especificarem um procedimento de aperto, siga-o de forma consistente e registre o resultado por seção de instalação.

A corrosão frequentemente começa na interface da conexão

A corrosão pode afrouxar uma conexão de duas formas. Primeiro, reduz a seção efetiva do parafuso, da arruela, do espaçador ou do poste. Segundo, os produtos da corrosão podem alterar as superfícies de contato e modificar a condição de aperto. A água retida entre a lâmina, o espaçador e o poste é mais prejudicial do que a descoloração superficial em uma face exposta, porque atua diretamente no ponto em que a conexão transfere carga.

Drenagem, exposição a respingos da estrada, ambientes com agentes de degelo, revestimento danificado e acúmulo de detritos aumentam a probabilidade de corrosão da conexão. Inspecione as faces traseira e inferior do espaçador, a parte inferior do fixador e a interface atrás das arruelas. Essas áreas costumam ser ignoradas em inspeções realizadas de passagem.

Postes galvanizados por imersão a quente e conectores correspondentes proporcionam melhor resistência a longo prazo quando o revestimento permanece intacto, mas a galvanização não corrige drenagem inadequada, peças danificadas ou ferragens de substituição incompatíveis. As decisões de reparo devem considerar a condição de toda a conexão, e não apenas da face mais visível.

O movimento do poste pode afrouxar o espaçador mesmo quando os parafusos estão corretos

O poste transfere as cargas da barreira para o solo. Se ele se inclinar, girar, dobrar ou perder suporte devido à erosão ou ao solo revolvido, a conexão entre a lâmina e o espaçador pode se tornar o ponto visível de movimento. Nesse caso, substituir o espaçador ou apertar seus parafusos trata apenas o sintoma.

Verifique o alinhamento dos postes ao longo de vários vãos, e não um poste isoladamente. Uma sequência de pequenas alterações de alinhamento pode indicar recalque, problemas de drenagem ou um impacto anterior que tenha deslocado a linha. O espaçamento entre postes também afeta a distribuição das cargas. Um sistema pode utilizar maior espaçamento em trechos comuns e menor espaçamento em locais críticos, mas essas disposições devem seguir o projeto aprovado, em vez de serem alteradas durante o reparo por conveniência.

Quando for necessário substituir um poste, selecione um perfil e uma disposição de conexão que correspondam ao projeto da barreira. Opções comoZ Post podem ser fornecidas para sistemas de defensa metálica rodoviária com blocos de absorção de energia e conectores aparafusados correspondentes. Os critérios de seleção relevantes são a disposição necessária para transferência de carga, o espaçamento entre postes, as condições do solo, a geometria da conexão da lâmina e a compatibilidade com o sistema existente.

Uma sequência prática de inspeção e reparo

1. Proteja o local e avalie a linha da barreira. Identifique impactos recentes, exposição ao tráfego, deformações visíveis e qualquer área em que a lâmina tenha saído do alinhamento.
2. Verifique a conexão sem mascarar a falha. Inspecione o parafuso, a porca, a arruela, a ranhura da lâmina, o espaçador e as superfícies de contato do poste antes de reapertar qualquer componente.
3. Diferencie defeitos de fixação de danos aos componentes. Substitua ferragens corroídas, alongadas, danificadas ou incompatíveis. Substitua um espaçador deformado, um furo de conexão alargado ou um poste dobrado, em vez de recorrer a aperto adicional.
4. Inspecione a condição de suporte. Confirme o alinhamento do poste e procure erosão, recalque, água acumulada ou danos no solo ao redor do poste afetado.
5. Restaure o conjunto aprovado. Utilize componentes fabricados de acordo com os desenhos e a disposição de instalação exigidos. Para condições rodoviárias não padronizadas, postes personalizados e componentes de aço devem ser produzidos conforme os requisitos aprovados do local, e não modificados em campo.
6. Reinspecione os vãos próximos. A folga recorrente geralmente tem uma causa comum, como vibração do tráfego, exposição à água, prática de instalação ou um padrão de impacto não resolvido.

O que deve desencadear uma revisão mais detalhada?

Uma revisão detalhada é apropriada quando espaçadores soltos reaparecem no mesmo corredor, várias conexões adjacentes apresentam movimento, as peças se soltam pouco tempo após o reparo ou a linha da lâmina apresenta deformação visível. Esses padrões indicam um problema de sistema, e não a falha de um único fixador.

Para as equipes de qualidade, os registros mais úteis são a localização, a direção do movimento, a condição dos componentes, os sinais de impacto, a condição de corrosão, o alinhamento dos postes e as exatas ferragens de substituição utilizadas. Isso permite identificar se as falhas se concentram em pontos de drenagem, acessos a pontes, locais de alto contato ou um lote de instalação específico.

Para os gestores de segurança, a prioridade é preservar a geometria e o caminho de carga previstos para a barreira. Uma defensa metálica W Beam funciona como um conjunto: lâmina, espaçador, fixadores, poste e fundação devem trabalhar juntos. Portanto, uma conexão solta deve ser avaliada como uma possível alteração no comportamento da barreira, e não apenas como um item de manutenção que sempre pode ser resolvido com uma chave.
