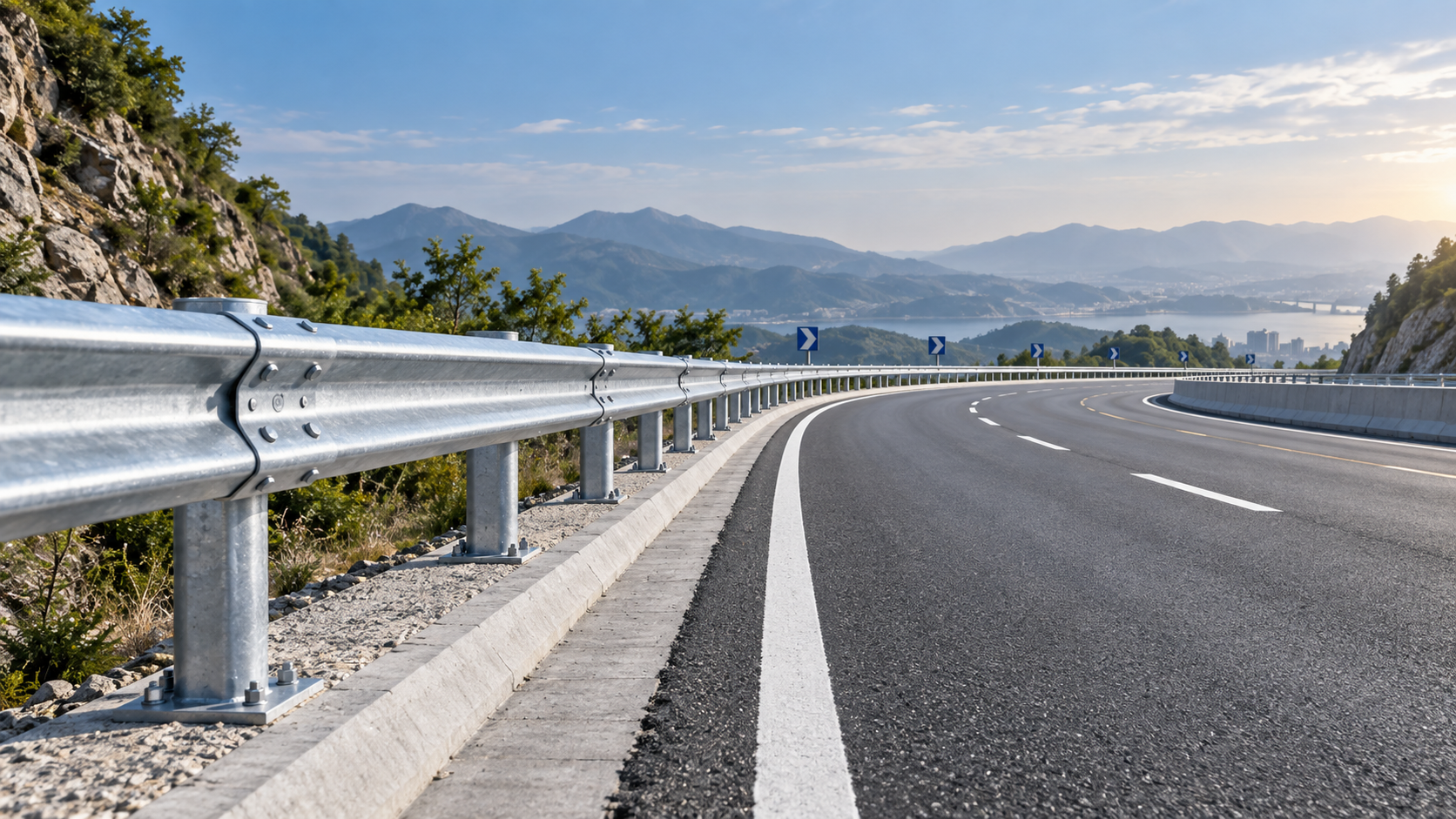

Uma defensa metálica de perfil W pode acompanhar uma curva horizontal de raio reduzido, mas não deve ser tratada como um trecho reto simplesmente curvado em campo. A geometria da lâmina, o posicionamento dos postes, a orientação das emendas, a configuração dos terminais e o espaço disponível para deflexão mudam à medida que o raio diminui. Uma curva que parece viável em planta pode gerar tensão durante a instalação, rasgos deformados, altura inconsistente da lâmina ou uma configuração de sistema não testada quando a construção começa.

A resposta prática é, portanto, condicional: uma defensa metálica de perfil W pode ser utilizada em uma curva de raio reduzido quando o sistema de barreira selecionado possuir um detalhe documentado para instalação em curva, a lâmina for fabricada ou conformada para o raio exigido e o conjunto completo permanecer conforme a norma de segurança viária aplicável e os desenhos do projeto. Quando essas condições não são atendidas, forçar seções padrão de lâmina reta ao alinhamento cria riscos evitáveis de contenção e manutenção.

A curvatura não é apenas uma questão de fabricação

A lâmina de perfil W possui flexibilidade longitudinal suficiente para acomodar mudanças graduais no alinhamento horizontal por meio de emendas normais. Curvas de raio reduzido são diferentes. À medida que o raio necessário diminui, o perfil corrugado, os rasgos para parafusos, as sobreposições das emendas e os pontos de conexão entre a lâmina e os postes ficam sujeitos a maiores exigências geométricas. A questão não é se o aço pode ser fisicamente curvado. É se a barreira final mantém a altura, continuidade, rigidez e comportamento de impacto pretendidos.

Uma defensa metálica é um sistema, e não um componente de aço isolado. A lâmina redireciona um veículo em impacto ao desenvolver tensão ao longo de seu comprimento, enquanto postes, espaçadores, suporte do solo e conexões de emenda controlam a transferência dessa força. Curvar a lâmina altera a geometria inicial desse sistema. Se um segmento de lâmina for curvado inadequadamente, a viga poderá torcer, achatar-se localmente ou gerar tensões irregulares ao redor dos furos dos parafusos. Se os postes forem instalados sobre uma linha de corda em vez da curva real, a lâmina poderá ser puxada para a posição sob deformação permanente. Essas condições podem não ser visualmente evidentes após a instalação, mas podem afetar a durabilidade e a resposta ao impacto.

A decisão deve, portanto, começar pelo raio real da curva, pelas localizações das transições, pela velocidade de projeto, pelo perigo à margem da via, pelo comprimento da barreira, pelo nível de contenção exigido e pela norma aplicável na jurisdição do projeto. A afirmação de que um fornecedor “pode curvar perfil W” não é evidência suficiente de que a instalação resultante seja adequada ao sistema de barreira viária especificado.

O que torna uma curva “fechada” no projeto de defensas metálicas

Não existe um raio universal abaixo do qual a defensa metálica de perfil W se torne automaticamente inadequada. A curvatura aceitável depende do sistema testado ou aprovado, do comprimento da lâmina, do grau e da espessura do aço, do tipo de poste, do projeto do espaçador e dos detalhes de instalação prescritos pela autoridade rodoviária. Um raio aceitável para uma configuração proprietária ou aprovada por órgão competente pode estar fora da faixa permitida para outra.

Do ponto de vista de compras e controle de projeto, uma curva deve ser considerada crítica quando uma ou mais das seguintes condições se aplicarem:

• O alinhamento exige forçamento visível das seções de lâmina durante a instalação.
• Os furos padrão de emenda deixam de se alinhar naturalmente sem alargamento, modificação dos rasgos ou tensão excessiva nos parafusos.
• O espaçamento entre postes deve ser alterado em relação à configuração aprovada apenas para fazer a lâmina seguir o traçado.
• A lâmina se aproxima de um parapeito de ponte, barreira rígida, terminal, portão, acesso para veículos ou estrutura de drenagem dentro do trecho curvo.
• O espaço disponível atrás da barreira é reduzido pela curva, talude, obstrução ou estrutura adjacente.
• O trecho curvo cria um segmento curto entre dois tipos diferentes de barreira ou entre uma barreira e um tratamento de extremidade.

Não se trata de pequenos inconvenientes de instalação. Eles indicam que a barreira deve ser analisada como uma condição especial de traçado, em vez de ser solicitada como material padrão reto.

Lâminas curvadas em fábrica são geralmente mais controláveis do que o forçamento em campo

Para raios exigentes, seções de perfil W curvadas em fábrica proporcionam um resultado mais previsível do que curvar lâminas padrão durante a instalação. A conformação controlada pode corresponder a um raio e sentido especificados, mantendo a consistência dimensional em todo o lote. Ela também permite a inspeção antes da entrega quanto a deformações, danos à galvanização, torções não intencionais e alinhamento dos furos dos parafusos.

O ajuste em campo ainda tem aplicação para correções suaves de alinhamento, mas não deve se tornar o método para obter uma curva planejada de raio reduzido. A curvatura não controlada pode introduzir diversos problemas:

• deformação local do perfil W, reduzindo a forma prevista da seção;
• danos ao revestimento de zinco ou aos sistemas de pintura, aumentando a exposição à corrosão;
• desalinhamento nas emendas, afetando a continuidade da lâmina e o engate dos parafusos;
• variação da altura da lâmina à medida que a viga torce ao longo da curva;
• recuo inconsistente em relação à borda da pista ou ao perigo que está sendo protegido.

A especificação de fabricação deve indicar o raio exigido da linha central, o sentido de curvatura côncavo ou convexo, o comprimento da seção da lâmina, o padrão de furos, o requisito de galvanização ou revestimento e as tolerâncias dimensionais permitidas. O fornecedor também deve confirmar se a curvatura ocorre antes ou depois da galvanização e como a integridade do revestimento é protegida. Isso é particularmente relevante em locais costeiros, industriais ou com alta umidade, onde danos em uma borda curvada ou em um furo de parafuso podem se tornar um problema de manutenção a longo prazo.

O espaçamento entre postes não pode ser alterado casualmente

Um erro comum é reduzir ou variar o espaçamento entre postes em uma curva simplesmente porque isso facilita o ajuste da lâmina. Um espaçamento menor pode parecer conservador, mas altera a rigidez do sistema e pode modificar seu comportamento de deflexão. Um espaçamento maior pode reduzir o uso de material ou simplificar o posicionamento, mas pode enfraquecer o suporte onde a lâmina mais precisa dele. Nenhum dos ajustes deve ser feito sem confirmar que é permitido pelo projeto aprovado.

As posições dos postes devem ser definidas a partir do alinhamento projetado da defensa metálica, e não improvisadas depois que a lâmina chega ao local. Em uma curva, isso normalmente exige controle topográfico cuidadoso e atenção à relação entre a face da lâmina, a borda da pista, a largura do acostamento e o objeto protegido. Os postes também devem ser adequados à condição do solo. Rocha, redes enterradas, estruturas de contenção, sistemas de drenagem e aterro compactado podem afetar o embutimento e a resistência dos postes. Uma lâmina perfeitamente curvada não compensa um suporte inadequado dos postes.

A altura da lâmina merece igual atenção. Mudanças de greide frequentemente ocorrem próximas a curvas horizontais, especialmente em rampas, acessos a pontes, interseções e transições de terreno. Medir a altura apenas em postes selecionados pode deixar de identificar uma elevação ou queda gradual entre os apoios. A altura final deve ser verificada ao longo da linha da lâmina usando o plano de referência especificado pelo projeto, pois um ponto baixo pode aumentar o risco de passagem do veículo por baixo, enquanto um ponto excessivamente alto pode afetar a interação com o veículo.

As emendas e a orientação da lâmina têm maior importância nas curvas

As emendas de perfil W não são juntas visuais intercambiáveis. Seu sentido de sobreposição, disposição dos parafusos e posição em relação ao tráfego fazem parte do projeto do sistema. Em um alinhamento curvo, a orientação incorreta pode criar uma borda exposta ou um ponto de enganchamento para um veículo desgovernado. As emendas devem seguir o sentido de tráfego aprovado e o detalhe de instalação do fabricante, incluindo o tipo de parafuso, os requisitos de torque quando especificados e o uso de todos os fixadores exigidos.

A curvatura também aumenta a importância de preservar o contato consistente entre a lâmina, o espaçador e o poste. A finalidade do espaçador não é apenas criar uma folga. Ele ajuda a manter a posição da lâmina e reduz a probabilidade de a roda ou a carroceria de um veículo atingir diretamente o poste. Se a lâmina for puxada lateralmente para ajustar uma curva, os espaçadores podem girar ou ficar apoiados de maneira irregular, produzindo uma instalação que parece completa, mas que já não reflete a geometria pretendida.

Quando o traçado incluir uma transição para uma barreira de ponte, barreira de concreto ou outro elemento rígido, o trecho curvo deve ser avaliado com especial cautela. As transições administram a mudança de um sistema flexível para outro muito mais rígido. Combinar essa mudança de rigidez com uma curva horizontal de raio curto pode concentrar esforços em um comprimento limitado de lâmina. O traçado pode exigir uma transição mais longa, uma linha de barreira revisada ou um sistema aprovado diferente, em vez de uma curvatura mais acentuada.

O desempenho de contenção depende de mais do que a capacidade da lâmina de fazer a curva

As barreiras de segurança viária são avaliadas segundo estruturas definidas de ensaio de impacto e aceitação, como MASH nos Estados Unidos ou EN 1317 em muitos outros mercados. Essas estruturas avaliam sistemas completos de barreira em configurações específicas. O certificado de material do fornecedor, o registro de galvanização ou a inspeção dimensional não estabelecem, por si só, que uma instalação curva personalizada ofereça o mesmo desempenho de uma configuração reta testada.

Isso não significa que toda instalação curva exija um novo ensaio de impacto em escala real. Significa que o projetista e a autoridade aprovadora devem determinar se o raio proposto, o espaçamento entre postes, a geometria da lâmina, a configuração dos terminais e o detalhe de transição estão dentro de um limite de projeto aceito. A autoridade de projeto responsável deve resolver os desvios antes da fabricação, e não depois que a lâmina for entregue ao local.

Para projetos que fazem referência a um desenho padrão existente, a questão principal é se o desenho permite expressamente o raio e a configuração de instalação exigidos. Se permitir, a fabricação e a construção devem seguir esse detalhe exatamente. Se não permitir, o projeto precisa de uma alteração de engenharia ou de um sistema de barreira com adequação documentada à condição. Tratar a ausência de uma restrição como aprovação é uma decisão de risco inadequada.

O espaço de deflexão frequentemente se torna a restrição real

Uma defensa metálica curva é frequentemente instalada porque a via está próxima de um perigo fixo: cabeceira de bueiro, talude íngreme, apoio de ponte, muro de contenção, estrutura de utilidade pública ou fundação de sinalização rodoviária. No entanto, quanto mais fechada a curva, maior a probabilidade de a barreira estar sendo instalada em um corredor restrito. Isso torna a largura de trabalho e a deflexão dinâmica fundamentais para a decisão de seleção.

Durante um impacto, um sistema flexível de perfil W se desloca lateralmente. Se não houver folga suficiente atrás da lâmina, o veículo, a lâmina ou os postes poderão entrar em contato com o perigo que a barreira deveria proteger. Aproximar a barreira do perigo não resolve esse problema; isso pode reduzir ainda mais a distância de deflexão disponível. A resposta correta pode envolver alterar o afastamento da barreira, estender o comprimento necessário, selecionar um sistema aprovado mais rígido, modificar o perigo ou adotar um tratamento viário diferente.

A curva também afeta o comprimento necessário. Em uma via reta, a barreira muitas vezes pode ser alinhada paralelamente ao perigo. Em uma curva, a trajetória de saída de um veículo e a linha de proteção da barreira podem não ser intuitivas apenas a partir de uma vista em planta. As extremidades a montante e a jusante devem ser avaliadas em relação às trajetórias prováveis dos veículos, e não apenas ao ponto em que o obstáculo físico começa.

Os terminais não devem ser tratados como extensões curváveis

Os terminais de extremidade e as configurações de ancoragem são altamente sensíveis à configuração. Eles são projetados para desenvolver tensão na lâmina, absorver energia, redirecionar veículos ou permitir um comportamento frontal controlado, dependendo do sistema. Posicionar um terminal dentro de uma curva de raio reduzido, alterar sua abertura ou modificar seu alinhamento para se adaptar a um local restrito pode invalidar o detalhe de instalação pretendido.

Quando um trecho curvo de defensa metálica termina próximo a um entroncamento, via de acesso, abertura de canteiro central ou acesso à ponte, o traçado deve ser definido primeiro em torno do terminal. A linha da lâmina pode então ser projetada para alcançar esse terminal usando geometria aprovada. Começar pelo trajeto curvo desejado da lâmina e forçar o terminal no espaço restante inverte a lógica de segurança.

Componentes especiais podem ser considerados apenas quando fizerem parte de um conjunto aprovado. Por exemplo,Amortecedores de Aço Mola podem ter uma função em determinados conjuntos de aço projetados ou configurações de acessórios, mas nunca se deve presumir que melhoram uma curva de defensa metálica simplesmente por acrescentarem flexibilidade ou absorção de energia. Qualquer acessório que altere a transferência de carga, o movimento da lâmina ou o comportamento do terminal exige confirmação em relação ao projeto do sistema.

O que exigir antes de liberar um pedido de defensa metálica curva

O controle mais eficaz é resolver a curva como uma condição de engenharia documentada antes da compra. O pacote do pedido deve incluir informações de planta e perfil, raio exato, coordenadas da linha da lâmina quando disponíveis, cronograma dos postes, afastamento da barreira, sentido das emendas, detalhes dos terminais e transições, requisitos de revestimento e norma de aceitação aplicável. Um desenho de fabricação deve mostrar o sentido da curvatura e identificar claramente cada peça de lâmina não padrão, de forma suficiente para evitar sua inversão durante a instalação.

Também é prudente exigir rastreabilidade do aço e do revestimento protetor, inspeção dimensional das seções curvas e uma sequência prática de instalação. A sequência é importante porque lâminas instaladas na ordem errada podem fixar erros de alinhamento que se tornam difíceis de corrigir perto de um terminal ou transição. A embalagem de entrega deve proteger as peças curvas contra danos por empilhamento e facilitar que as equipes de campo identifiquem o local de instalação previsto.

Para o tomador de decisão, a distinção central é simples: pagar por fabricação curva adequadamente projetada e por um traçado controlado não é uma melhoria estética. É um meio de evitar uma barreira que se ajusta visualmente à via, mas se afasta da geometria e do comportamento do sistema dos quais depende sua função de segurança. Uma defensa metálica de perfil W pode acompanhar uma curva horizontal de raio reduzido, mas somente quando a curva é tratada como parte do projeto da barreira — e não como um ajuste em campo após a conclusão do projeto.
