Barreiras de Segurança Ferroviária: Proteção de Plataformas, Passagens de Nível e Acessos Laterais à Via

Os ambientes ferroviários concentram pessoas, equipamentos em movimento, sistemas elétricos e áreas operacionais restritas em um corredor estreito. Portanto, uma Barreira de Segurança Ferroviária bem planejada é mais do que um limite visível. Ela controla o acesso, separa movimentos incompatíveis, direciona os pedestres para longe dos perigos e ajuda a manter um ambiente operacional previsível tanto durante o serviço normal quanto durante os trabalhos de manutenção.

Para os gerentes de projeto, a parte difícil raramente é decidir se uma barreira é necessária. O desafio é definir o que essa barreira deve fazer em cada local. Uma disposição de proteção na borda da plataforma, um sistema de contenção de veículos em uma passagem de nível e o cercamento ao redor de uma rota de manutenção lateral à via podem todos utilizar componentes de aço, mas enfrentam diferentes cargas, padrões de acesso, limites de afastamento, necessidades de inspeção e requisitos de aprovação locais.

Os projetos mais confiáveis começam pelo cenário de risco, e não por um perfil de catálogo. Quem ou o que está sendo separado? Um veículo pode entrar na área? A barreira destina-se a impedir invasões, orientar o movimento de pedestres, prevenir quedas ou resistir a impactos? Essas questões determinam a especificação do material, o espaçamento dos postes, as fundações, os detalhes das conexões, o acabamento e a sequência de instalação.

Diferentes Locais Ferroviários Exigem Diferentes Formas de Proteção

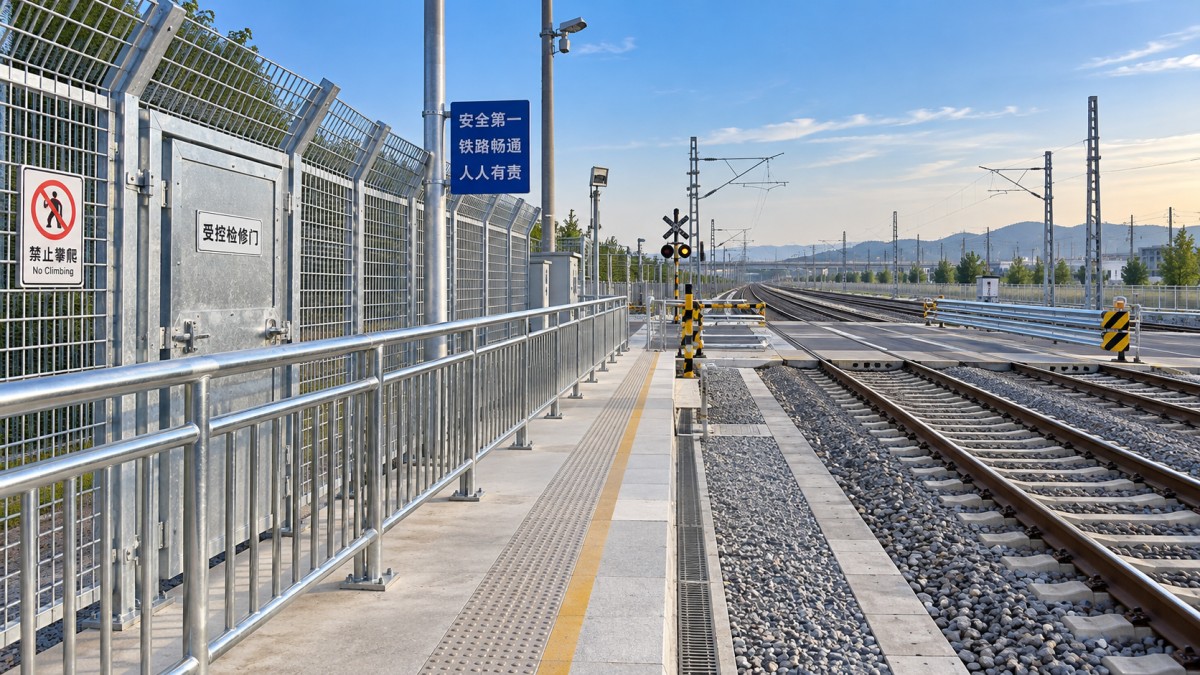

Uma estação ferroviária pode conter vários tipos de barreiras em uma curta distância. Em plataformas públicas, guarda-corpos e defensas para pedestres frequentemente definem as rotas de circulação, protegem escadas ou rampas e desencorajam os passageiros a entrar em zonas não públicas. Sua geometria é importante: aberturas, detalhes de apoio para as mãos, resistência à escalada, localização de portões e linhas de visão afetam a forma como as pessoas utilizam o espaço. Uma barreira que bloqueia uma rota de evacuação necessária ou entra em conflito com o piso tátil pode introduzir um novo risco em vez de resolver um existente.

Nas passagens de nível, a preocupação é mais dinâmica. Os usuários da via devem ser direcionados com segurança, enquanto as operações ferroviárias mantêm a visibilidade e os afastamentos necessários. Barreiras de contenção de veículos podem ser adequadas perto de aterros, estruturas de drenagem, acessos a pontes ou outros perigos à margem da estrada adjacentes à aproximação da passagem. No entanto, elas não devem ser selecionadas como substitutas de equipamentos de controle da passagem, sistemas de alerta ou projeto de distância de visibilidade em conformidade. A função da barreira é gerenciar um risco específico de saída da via, e não resolver todos os perigos da passagem.

O acesso lateral à via exige outra abordagem. As equipes de manutenção podem necessitar de portões controlados, pontos de acesso de emergência, passagens para equipamentos e rotas seguras ao lado da via ativa. O cercamento contínuo pode reduzir entradas não autorizadas, mas cada abertura deve ser intencional. Um portão mal posicionado pode enfraquecer a segurança, dificultar a evacuação ou incentivar atalhos inseguros. As ferragens do portão, os sistemas de travamento, o sentido de abertura das dobradiças e a capacidade de manter uma passagem livre para o pessoal autorizado devem ser definidos antes da fabricação.

Comece pelo Local, Não pela Seção de Aço

As barreiras de aço são frequentemente especificadas por formatos conhecidos — guarda-corpos tubulares, painéis de malha, postes de perfil canal, defensas W-beam ou estruturas fabricadas sob medida. O formato por si só não determina a adequação. As condições do local determinam se o conjunto permanecerá funcional durante o período de serviço previsto.

A corrosão é um exemplo prático. Estações costeiras, túneis úmidos, corredores industriais e áreas expostas a sais de degelo podem exigir mais do que um acabamento de pintura padrão. A galvanização por imersão a quente é amplamente utilizada em componentes de barreiras de aço porque protege superfícies de difícil acesso e favorece o uso externo de longo prazo. Contudo, a seleção do revestimento ainda deve considerar bordas cortadas, furos perfurados, áreas soldadas, drenagem, pontos de acúmulo de água e o contato entre metais diferentes. Um componente bem revestido ainda pode se deteriorar prematuramente se o projeto retiver água parada ou se os danos não puderem ser reparados facilmente.

As condições do solo também merecem atenção antecipada. Postes instalados em concreto, fixados com parafusos em lajes, presos a muros de contenção ou montados em estruturas de pontes comportam-se de forma diferente. Redes existentes, rotas de cabos, canais de drenagem e fundações enterradas podem limitar o posicionamento dos postes. Se essas restrições forem descobertas somente após a chegada dos materiais ao local, as alterações podem afetar os afastamentos de segurança, as datas do cronograma e o custo de instalação.

Projete para as Interfaces e para uma Instalação que Permita Manutenção

Os projetos ferroviários envolvem muitas interfaces. Uma barreira pode se conectar a acabamentos de plataforma, canais de drenagem, contenção de cabos, muros de contenção, postes de iluminação, sinais ou sistemas de controle de acesso. Os desenhos devem tornar essas interfaces visíveis, em vez de deixá-las para interpretação no local. O pacote de fabricação deve identificar dimensões, tolerâncias, posições das ancoragens, detalhes de emendas, medições necessárias no local e qual parte é responsável pela locação final.

Para estruturas de aço fabricadas, a repetibilidade é valiosa, mas não deve eliminar os requisitos específicos do local. Um fornecedor capaz de trabalhar a partir de desenhos do projeto ou de auxiliar no desenvolvimento do projeto pode coordenar perfuração, dobra, remoção de ferrugem, granalhagem quando especificada, ensaios não destrutivos, galvanização e pintura em uma sequência de fabricação controlada. Isso é particularmente importante quando os componentes devem se alinhar a obras civis existentes ou quando a janela de instalação é curta.

O planejamento da instalação também deve abordar como o trabalho será realizado em torno das operações ferroviárias. Os comprimentos dos materiais podem ser limitados pelas rotas de acesso. Os métodos de içamento podem ser restritos perto de equipamentos aéreos. A proteção temporária, os arranjos de interdição e os pontos de retenção para inspeção podem influenciar o projeto de conexão mais prático. Uma barreira simples em uma oficina pode ser difícil de instalar com segurança ao lado de uma ferrovia em operação.

Onde as Defensas Rodoviárias se Encaixam em Projetos Ferroviários

Nem toda defensa de aço pertence a um corredor ferroviário, mas os sistemas de padrão rodoviário podem ser relevantes em interfaces rodoferroviárias, vias de acesso a estações, depósitos de manutenção, acessos a pontes e rotas de veículos perigosas próximas a propriedades ferroviárias. Nesses contextos, o objetivo do projeto pode ser absorver a energia de uma colisão e redirecionar um veículo desgovernado para longe de um perigo definido.

Por exemplo, aDefensa ABNT 6971 do Brasil é uma opção de defensa ondulada e galvanizada por imersão a quente associada às referências ABNT 6971 e AASHTO M180 para aplicações rodoviárias. Sua vida útil declarada é superior a 20 anos em condições adequadas. Isso não a qualifica automaticamente para todos os locais ferroviários: a equipe do projeto ainda precisa confirmar os requisitos ferroviários, rodoviários, estruturais e das autoridades locais aplicáveis. Sua relevância é maior quando uma função de contenção de veículos é claramente definida e a norma rodoviária está alinhada à base de projeto.

Essa distinção evita um erro comum de especificação. Não se deve presumir que barreiras de segregação de pedestres proporcionem contenção de veículos, nem tratar uma defensa rodoviária como uma solução completa de controle de acesso. Cada sistema deve ser selecionado de acordo com o perigo real e a condição de carga prevista.

Perguntas que Evitam Alterações na Fase Final

• Que evento a barreira se destina a prevenir ou controlar: intrusão de pedestres, risco de queda, entrada não autorizada, impacto de veículos ou todos esses eventos em zonas separadas?
• Quais normas, requisitos do operador ferroviário e regras locais de construção ou rodoviárias regem a instalação específica?
• Os afastamentos da via, o acesso para manutenção, as saídas de emergência e a visibilidade estão protegidos no layout proposto?
• Qual ambiente de corrosão se aplica e o acabamento selecionado pode ser inspecionado e reparado após a instalação?
• Os desenhos definem fundações, ancoragens, transições, portões, terminais e interfaces com estruturas existentes?
• Os componentes podem ser entregues, manuseados e instalados dentro da janela de acesso ferroviário disponível?

Essas perguntas são especialmente úteis quando os orçamentos estão sob pressão. Reduzir o peso do aço ou simplificar a disposição dos postes pode parecer econômico, mas a decisão deve ser verificada em relação à função exigida, à capacidade da fundação, à exposição à corrosão e à estratégia de substituição. O menor custo inicial de material pode se tornar caro quando o acesso para reparos exige interdições da via ou interrupção das operações da estação.

Um Caminho Prático para um Conjunto de Barreiras Mais Seguro

Um bom conjunto de Barreira de Segurança Ferroviária combina uma definição clara de risco com desenhos coordenados e detalhes fabricáveis. Antes da liberação para fabricação, as equipes do projeto devem verificar o tipo de barreira por zona, os requisitos de acabamento, as dimensões, o método de fixação, as expectativas de inspeção e a documentação exigida na entrega. Quando for necessária uma solução de aço personalizada, a fabricação conforme desenhos aprovados ajuda a preservar a intenção do projeto, permitindo ao mesmo tempo que detalhes como furos perfurados, dobras, tratamento de proteção e placas de conexão sejam preparados de maneira consistente.

A decisão final deve basear-se no ambiente operacional específico, e não em uma promessa genérica de durabilidade. Quando o perigo, as restrições de acesso, as condições de corrosão e os requisitos aplicáveis são compreendidos em conjunto, as barreiras tornam-se mais fáceis de instalar, mais fáceis de manter e muito mais propensas a proteger as pessoas e os ativos aos quais se destinam.
