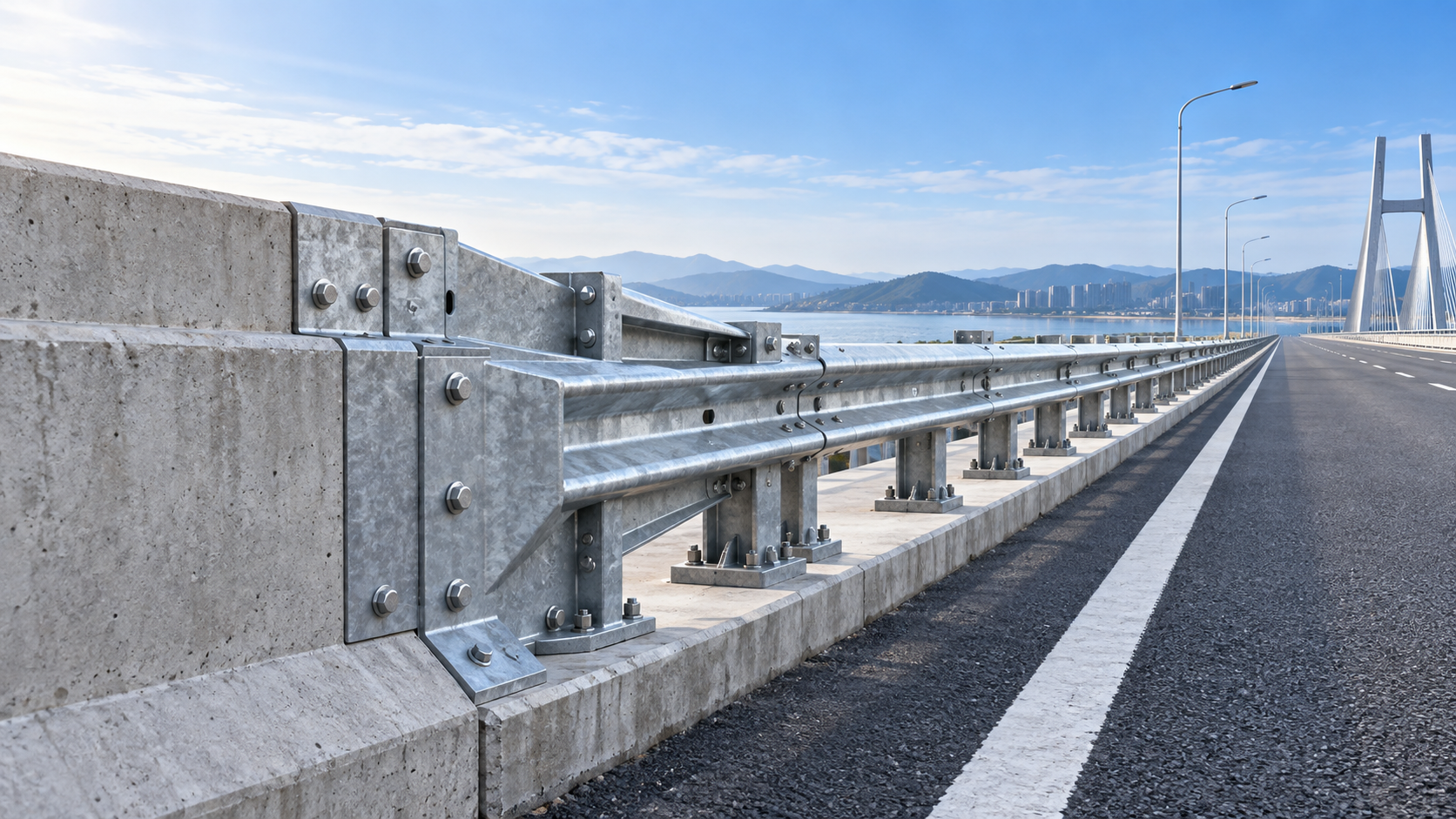

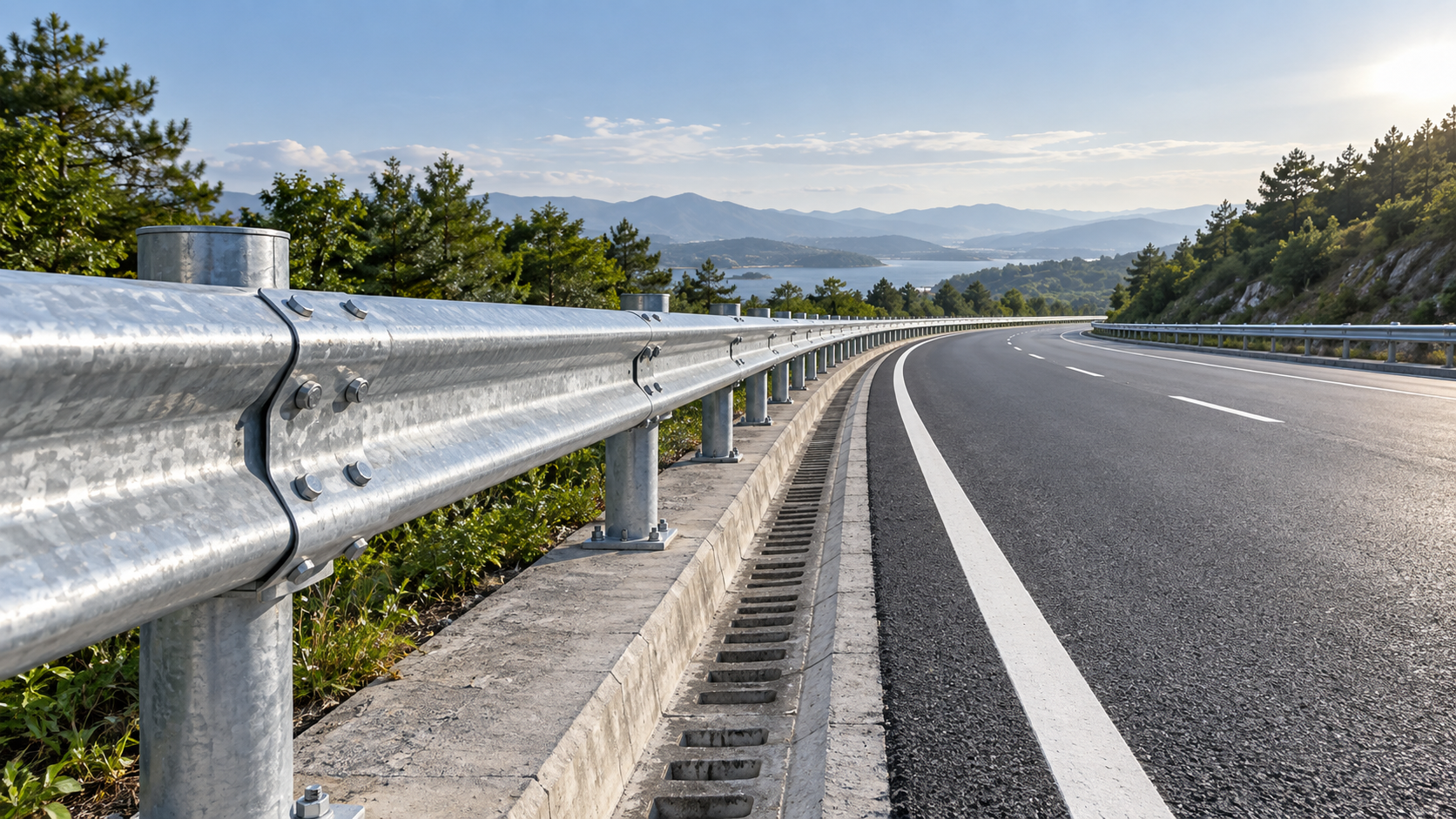

Quando um Sistema de Barreira de Segurança Rodoviária Necessita de uma Transição de Rígida para Flexível

Uma barreira lateral não é simplesmente uma linha de aço ou concreto instalada entre o tráfego e um perigo. Trata-se de um sistema controlado de gestão de energia. Essa distinção torna-se especialmente importante onde uma barreira rígida de concreto encontra uma defensa metálica flexível. Sem uma conexão devidamente projetada, a mudança de rigidez pode criar um dos pontos mais vulneráveis de um Sistema de Barreira de Segurança Rodoviária.

As equipes de qualidade e segurança frequentemente encontram essa questão durante a revisão de desenhos, a inspeção no local ou após uma alteração de projeto próxima a uma ponte, bueiro, abertura no canteiro central, início de rampa ou estrutura lateral. O traçado pode parecer contínuo no papel: concreto de um lado e defensa metálica do outro. No impacto de um veículo, porém, as duas barreiras respondem de formas muito diferentes. O concreto se movimenta muito pouco; uma defensa metálica é projetada para defletir, redirecionar e absorver parte da energia do impacto por meio da deformação da longarina, do escoamento dos postes e da interação com o solo.

Uma transição é necessária quando essas diferentes respostas precisam se tornar compatíveis. Não se trata de um detalhe opcional de reforço adicionado apenas porque os dois sistemas se tocam. É uma parte funcional do conjunto da barreira e deve ser tratada com o mesmo cuidado dispensado ao terminal, à ancoragem, à emenda da longarina, à fundação dos postes e à interface com o concreto.

Por que o ponto de conexão é mais crítico do que parece

Uma defensa metálica flexível pode defletir significativamente sob impacto. Se terminar abruptamente em um parapeito rígido ou parede de concreto, a longarina pode formar uma bolsa, prender, rasgar ou permitir que o veículo atinja o objeto rígido em um ângulo desfavorável. Ao mesmo tempo, se os primeiros postes junto ao concreto permanecerem flexíveis demais, a longarina poderá ser puxada em direção à face da barreira e perder a trajetória de redirecionamento pretendida.

Portanto, a finalidade prática de uma transição de rígida para flexível é introduzir rigidez gradualmente. O conjunto normalmente controla a geometria da longarina, o espaçamento e o tipo dos postes, a ancoragem, os espaçadores ou componentes de afastamento e a conexão com a estrutura de concreto. A configuração exata deve ser definida por um projeto de sistema aprovado, e não por uma interpretação feita no local do que “parece mais resistente”. Uma chapa adicionada localmente, uma seção de longarina mais curta ou uma solda extra podem alterar o caminho de carga de formas que nunca foram avaliadas.

É nesse ponto que um equívoco comum causa problemas: mais aço não significa automaticamente uma transição mais segura. Um primeiro segmento excessivamente rígido pode causar desaceleração abrupta do veículo ou favorecer o enroscamento das rodas. Um segmento fraco demais pode dobrar ou se desprender. O objetivo é obter compatibilidade controlada entre dois sistemas, e não máxima rigidez em todos os pontos.

Situações que normalmente exigem revisão do projeto de transição

Uma transição deve ser especificamente revisada sempre que uma longarina semirrígida ou flexível termina em, é fixada a ou passa imediatamente adjacente a um elemento lateral muito mais rígido. As aproximações de pontes são o exemplo mais conhecido. Uma defensa metálica de aço que se aproxima de um parapeito de ponte de concreto necessita de uma conexão que impeça a longarina de defletir contra a borda do parapeito e ajude a manter uma linha contínua de contenção.

Outros locais merecem a mesma atenção:

• Barreiras de concreto no canteiro central conectadas a defensas metálicas no canteiro central;
• Seções de extremidade de pontes, muros de contenção, cabeceiras de bueiros e estruturas de drenagem próximas à zona livre;
• Defensas metálicas instaladas perto de zonas de proteção de pilares, fundações de postes de iluminação ou suportes fixos de sinalização;
• Divisões de rampas e áreas de separação, onde os ângulos de impacto podem ser menos previsíveis;
• Trechos de barreira interrompidos por pontos de acesso para manutenção ou aberturas em canteiros centrais;
• Obras de retrofit nas quais uma nova longarina de aço deve ser conectada a uma estrutura de concreto antiga com detalhes de embutimento incertos.

Nem toda mudança visível no material da barreira exige o mesmo tratamento de transição. A decisão depende do sistema aprovado e resistente a impactos, da velocidade de projeto, da composição do tráfego, das condições de impacto previstas, do afastamento da barreira, do espaço disponível para deflexão e da natureza do perigo atrás ou ao lado da barreira. Quando um projeto segue uma estrutura específica de ensaio ou aceitação, como MASH ou EN 1317, os detalhes da transição devem ser verificados em relação aos requisitos aplicáveis do projeto e à documentação do sistema. Componentes de fabricantes diferentes ou de configurações ensaiadas não relacionadas não devem ser considerados intercambiáveis.

Os detalhes que os inspetores devem examinar antes da instalação

A primeira verificação é a continuidade. A altura da longarina, o alinhamento lateral e o afastamento devem permanecer controlados à medida que o sistema se aproxima da barreira de concreto. Uma transição pode falhar na prática mesmo quando todas as peças estão presentes, se a linha da longarina subir, descer, torcer ou for pressionada contra a face de concreto. Pequenos desvios de instalação são mais importantes aqui do que em um longo trecho ininterrupto de defensa metálica.

A segunda verificação é a sequência de rigidez. Os desenhos aprovados podem especificar espaçamento reduzido entre postes, postes mais robustos, seções de longarina sobrepostas ou reforçadas, vigas especiais, componentes tubulares, chapas de ancoragem ou conexões estruturais à barreira rígida. Esses não são itens isolados. Sua ordem e orientação fazem parte do projeto. Inverter uma sobreposição de longarina, deslocar um poste para evitar uma instalação subterrânea ou substituir um poste padrão porque a seção especificada não está disponível pode alterar o comportamento da transição.

A interface com o concreto requer atenção igualmente rigorosa. Os inspetores devem verificar se as posições de ancoragem, as configurações de embutimento, as classes dos parafusos, as dimensões dos furos e as distâncias às bordas correspondem aos desenhos emitidos. Perfurar um parapeito existente sem confirmar os requisitos de armadura e ancoragem pode gerar preocupações estruturais e também preocupações relacionadas ao desempenho da barreira. Em projetos de retrofit, a condição do concreto deve ser avaliada antes da instalação; concreto fissurado, desagregado ou deteriorado pode não fornecer o suporte pressuposto pelo detalhe de transição.

Há também uma realidade de campo que os documentos de projeto nem sempre conseguem eliminar: drenagem, sobreposições de pavimento, instalações enterradas e acostamentos irregulares afetam a instalação dos postes. Se a profundidade dos postes, a resistência do solo ou a altura da longarina não puderem ser obtidas conforme detalhado, a resposta não deve ser um ajuste improvisado. Isso deve acionar uma revisão de engenharia.

Onde elementos de aço de alta rigidez podem ser apropriados

Determinados locais de alto risco necessitam de um elemento intermediário mais robusto do que um segmento convencional de longarina, especialmente quando o desempenho de guiamento e a estabilidade estrutural são rigorosamente limitados. Seções de caixa aberta são comumente consideradas para locais como trechos de pontes, aberturas no canteiro central, divisões de rampas e áreas que protegem pilares ou outros perigos fixos. Seu valor não está apenas na espessura; um perfil retangular de caixa aberta pode fornecer elevado módulo de seção e rigidez à flexão, ajudando a resistir à deformação por flexão durante um impacto.

Por exemplo, umaViga de Caixa Aberta 2.4m fabricada com chapa de aço laminada a quente de alta qualidade pode ser especificada como parte de um sistema adequado onde é necessário um segmento de barreira reforçado. O revestimento de zinco-alumínio-magnésio ou um revestimento em pó apropriado também pode ser relevante em ambientes agressivos, desde que o sistema de revestimento selecionado, a geometria do componente e os requisitos de reparo correspondam à especificação do projeto. Uma vida útil declarada longa em exposição costeira ou com elevada névoa salina ainda depende da qualidade da instalação, do reparo de danos, da drenagem e da corrosividade real do local.

A ressalva importante é que uma viga de alta rigidez deve ser selecionada como parte de uma configuração de transição projetada e aprovada. Ela não é uma substituição universal para elementos W-beam, thrie-beam ou outros elementos de longarina. Um componente pode ter excelente resistência intrínseca, mas ainda ser inadequado se suas conexões, o layout dos postes e as condições de extremidade não criarem uma trajetória de desempenho em colisão compatível.

A qualidade de fabricação faz parte do desempenho da barreira

Os componentes de transição tendem a apresentar características mais sensíveis à fabricação do que trechos comuns de longarinas: padrões de furos rigorosamente controlados, dobras, seções reforçadas, suportes especiais, placas de conexão e, por vezes, conjuntos soldados. Alguns milímetros de desalinhamento dos furos podem exigir alargamento em campo ou provocar carregamento não intencional nos parafusos. Dobras mal conformadas podem afetar o alinhamento da longarina. Galvanização inconsistente ou preparação inadequada em torno de bordas cortadas e áreas soldadas pode reduzir a durabilidade onde há umidade e sais de degelo.

Por esse motivo, o controle de qualidade deve começar antes da entrega. A revisão deve abranger rastreabilidade de materiais quando exigida, verificações dimensionais em relação aos desenhos aprovados, posição e diâmetro dos furos, requisitos de inspeção de soldas, preparação de superfície, requisitos de espessura de revestimento e métodos de embalagem que evitem deformações durante o transporte. Dependendo do componente e da especificação do projeto, a fabricação pode envolver perfuração, dobra, remoção de ferrugem, jateamento com granalha, ensaios não destrutivos, galvanização e pintura. O processo é importante porque uma transição bem projetada ainda pode ser comprometida pela baixa repetibilidade na fabricação.

Também é importante separar a responsabilidade de projeto da responsabilidade de fabricação. Um fabricante capacitado pode fabricar conforme os desenhos fornecidos, auxiliar no desenvolvimento do projeto e coordenar os requisitos de cotação, produção e instalação. Contudo, a configuração final da barreira deve permanecer consistente com o projeto de segurança aprovado do empreendimento. “Feito sob medida” jamais deve significar “não ensaiado e não documentado”.

Uma abordagem prática de aceitação

Durante a inspeção final, é útil percorrer a transição no sentido em que um veículo trafegaria. Procure bordas expostas, desvios abruptos da longarina, folgas na conexão com o concreto, extremidades salientes de parafusos, extremidades de longarina sem suporte, revestimento danificado e posições de postes que diferem do desenho. Em seguida, revise o sentido oposto do tráfego quando a barreira for bidirecional ou quando impactos no sentido inverso forem plausíveis. Uma transição que parece aceitável em uma aproximação pode apresentar uma geometria diferente na outra.

O melhor momento para resolver uma interface de rígida para flexível é antes que o aço seja fabricado e antes que as ancoragens no concreto sejam perfuradas. Quando longarinas, postes, pavimento, instalações e obras de ponte se sobrepõem, pequenas omissões tornam-se caras de corrigir. Para um Sistema de Barreira de Segurança Rodoviária, a transição deve ser revisada como um conjunto completo: perigo, tipo de barreira, comportamento de deflexão, detalhe de conexão, tolerâncias de fabricação, condições de instalação e acesso para manutenção. É nesse nível que a segurança lateral é efetivamente definida.
