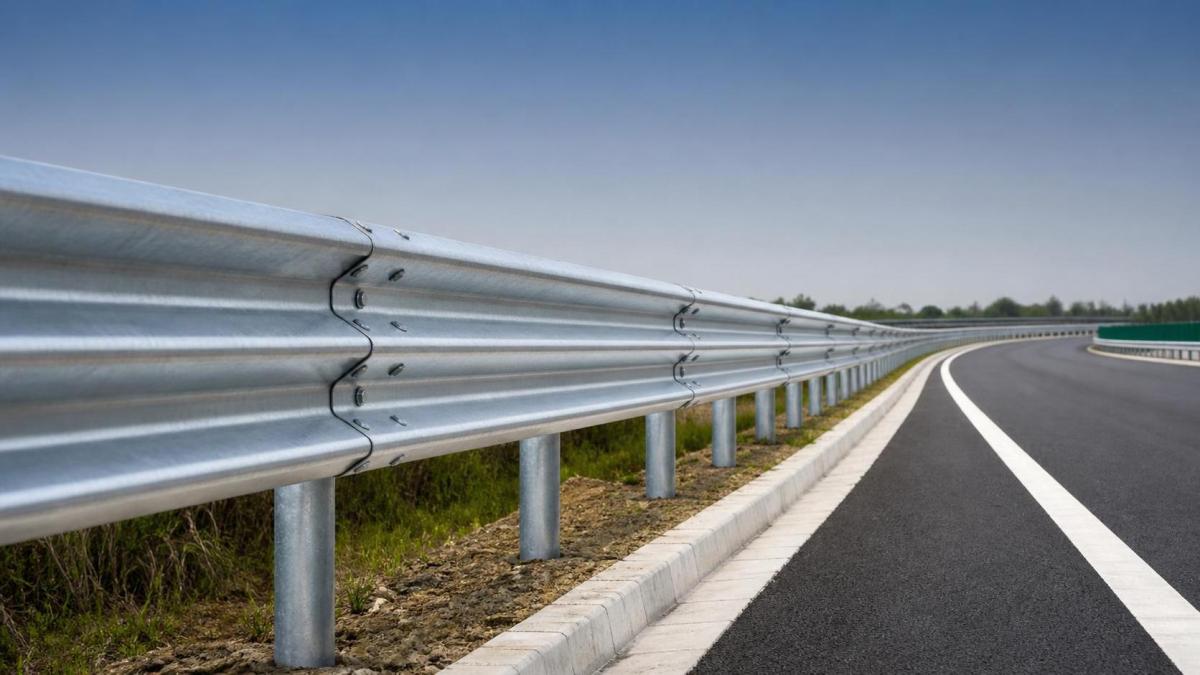

O comprimento padrão dos guarda-corpos rodoviários geralmente é entendido de duas maneiras diferentes: o comprimento de cada viga individual do guarda-corpo e o comprimento total de uma seção conectada de guarda-corpo ao longo da estrada. Na prática, a viga individual costuma ser fabricada em um módulo padrão para que possa ser transportada, sobreposta, parafusada e substituída sem alterar toda a linha de barreira. O comprimento total instalado, entretanto, é determinado pelo traçado da via, pelo espaçamento entre postes, pelo tratamento das extremidades e pelo comprimento de necessidade estabelecido no projeto.

Em muitos projetos rodoviários, a seção comum de viga de aço é produzida em um comprimento modular padrão, enquanto os postes são dispostos em intervalos fixos para criar uma barreira contínua. Por isso, uma pergunta simples sobre comprimento rapidamente se transforma em uma questão sobre a geometria do sistema. Um guarda-corpo não é apenas uma faixa de aço instalada ao lado do pavimento. Trata-se de um conjunto coordenado de viga, poste, espaçador ou bloco de afastamento, elementos de fixação, terminais e suporte de fundação. Se uma parte for ajustada, o desempenho efetivo de toda a linha também poderá ser alterado.

Por que o comprimento padrão é modular, e não arbitrário

Os guarda-corpos rodoviários normalmente são fabricados em comprimentos repetíveis porque os equipamentos de segurança viária precisam ser fáceis de fabricar, empilhar, transportar e instalar em sequência. Um comprimento modular de viga permite que as equipes sobreponham painéis adjacentes nas posições dos parafusos e mantenham a continuidade da linha voltada para o tráfego. Essa abordagem também simplifica a substituição após danos causados por impactos, pois um ou vários painéis danificados podem ser removidos sem reconstruir todo o trecho.

A padronização do comprimento também favorece a compatibilidade com o espaçamento entre postes. Em muitos traçados, as seções comuns de guarda-corpo utilizam espaçamento de 4 metros entre postes, enquanto locais mais críticos podem exigir 2 metros para aumentar a rigidez e melhorar a distribuição das cargas. Essa diferença é importante em curvas, acessos a pontes, bordas de taludes, acostamentos estreitos e zonas de transição, onde as condições de impacto podem ser menos favoráveis. Uma viga que funciona com um determinado arranjo de espaçamento pode exigir um padrão de conexão ou reforço diferente quando o espaçamento é reduzido.

Por esse motivo, a pergunta sobre o comprimento padrão de um guarda-corpo rodoviário deve incluir pelo menos três detalhes: se a questão se refere à própria viga do guarda-corpo, à distância entre os postes ou ao comprimento necessário da barreira instalada ao longo do risco existente na margem da estrada.

O que determina o comprimento instalado no local

O comprimento instalado raramente é escolhido apenas por conveniência. Normalmente, ele depende do perigo que deve ser protegido e da distância necessária para que a barreira capture e redirecione um veículo desgovernado antes que ele alcance o objeto localizado atrás dela. Se houver uma parede de cabeceira de bueiro, um talude lateral íngreme, uma estrutura de contenção, um suporte de sinalização ou uma transição para parapeito de ponte, o guarda-corpo poderá precisar começar mais cedo e continuar por uma distância maior do que a estimada por uma inspeção visual.

Diversas condições do local geralmente controlam o comprimento final:

• Geometria da margem da estrada. O talude de aterro, o formato da vala, a largura do acostamento e o deslocamento em relação à borda do pavimento influenciam tanto a proximidade da barreira em relação ao tráfego quanto o comprimento necessário.
• Tratamento das extremidades. Um trecho normalmente não pode terminar de forma abrupta; as seções de extremidade e as transições ocupam espaço e influenciam o comprimento líquido instalado.
• Curvatura. Em curvas horizontais, as dimensões lineares nominais podem exigir ajustes em campo, pois o comprimento da corda e o alinhamento do arco não são idênticos.
• Condições da fundação dos postes. A resistência do solo, as bases de concreto, as estruturas de drenagem, as utilidades enterradas e as camadas sensíveis ao congelamento podem exigir a revisão da localização dos postes.

Essas variáveis explicam por que dois projetos que utilizam o mesmo perfil de viga podem apresentar comprimentos totais de guarda-corpo muito diferentes. Os componentes podem ser padronizados, mas a aplicação na margem da estrada não é.

Comprimento da viga, sobreposição e cobertura efetiva

Um erro comum é multiplicar o número de vigas pelo comprimento nominal da viga e considerar esse valor como a distância exata protegida. Na realidade, as vigas do guarda-corpo se sobrepõem nas posições das emendas, portanto o comprimento visível do painel e o comprimento líquido coberto nem sempre são iguais. A sobreposição é intencional. Ela melhora a continuidade e afeta a forma como as forças de impacto são transmitidas ao longo da linha do guarda-corpo até os postes e a fundação.

Essa é uma das razões pelas quais os desenhos de fabricação precisam corresponder aos desenhos de instalação. As posições dos furos, as dimensões das ranhuras e os padrões de parafusamento não podem ser presumidos apenas pela aparência. Se a furação ou a estampagem diferirem do layout especificado, a equipe poderá descobrir que os painéis não podem ser unidos corretamente no local ou que a sobreposição está orientada na direção errada em relação ao tráfego. Qualquer um desses problemas pode atrasar a instalação e gerar retrabalho.

O comprimento está relacionado à qualidade do material e do processamento

Mesmo quando as dimensões são padronizadas, a estabilidade dimensional depende da forma como o aço é processado. A conformação da viga, o controle do raio de curvatura, a precisão da furação, as condições das bordas e a espessura da galvanização podem afetar o encaixe durante a instalação. Elementos longos que estejam levemente torcidos ou fora da tolerância ainda podem parecer aceitáveis durante o armazenamento, mas, quando várias peças são conectadas em uma linha, o erro de alinhamento torna-se evidente.

Por isso, a produção de guarda-corpos rodoviários geralmente envolve mais do que simplesmente conformar o aço. O processo pode incluir furação, dobra, remoção de ferrugem, jateamento, ensaios não destrutivos quando exigidos, galvanização e pintura para sistemas que especificam um revestimento adicional. Cada etapa influencia a capacidade de os componentes acabados serem montados corretamente e manterem sua geometria após o transporte.

O próprio transporte também é importante. As vigas e os postes dos guarda-corpos são componentes longos de aço, portanto o agrupamento, os pontos de içamento e o espaçamento dos apoios no reboque devem ser planejados cuidadosamente. Um suporte inadequado durante a entrega pode causar deformações ou danos superficiais que dificultam a instalação no local. Um comprimento de viga nominalmente padrão perde seu valor prático se chegar deformado.

Postes, suporte da base e por que o comprimento da seção não pode ser avaliado apenas pela viga

Uma linha de guarda-corpo funciona como um sistema, e não como uma faixa de proteção isolada. Os postes transferem as cargas de impacto para baixo, enquanto a fundação ou o detalhe da base determina quanto movimento é permitido antes que a barreira se desvie da linha prevista. Em alguns sistemas de guarda-corpo rodoviário, um componente como a H Post Base Plate é utilizado para fornecer suporte vertical e transferir cargas, ajudando a dispersar a força na fundação para reduzir a possibilidade de tombamento ou deslocamento excessivo da barreira. Quando indicado nos desenhos, o modelo selecionado pode ser do tipo C, U, Z ou H, dependendo do arranjo estrutural e do detalhe da conexão.

É também nesse ponto que os valores de espaçamento ganham importância. Se os postes forem instalados a 4 metros nas seções comuns e o espaçamento for reduzido para 2 metros nos pontos críticos, o mesmo comprimento de estrada poderá exigir uma quantidade muito diferente de postes de aço, parafusos, espaçadores e trabalhos de fundação. O comprimento total da barreira medido ao longo da estrada pode permanecer inalterado, mas o comportamento estrutural desse trecho muda de forma significativa.

Situações em que o “comprimento padrão” costuma ser mal interpretado

A confusão geralmente surge durante a elaboração de cotações, a revisão dos desenhos e as medições em campo. Uma pessoa pode perguntar pelo comprimento padrão referindo-se ao módulo da viga; outra pode estar falando do comprimento total necessário de proteção na margem da estrada; uma terceira pode estar procurando limitações de comprimento para o transporte. São questões diferentes e devem ser separadas desde o início.

Alguns erros frequentes incluem presumir que todas as estradas utilizam a mesma seção de guarda-corpo, medir apenas o perigo exposto em vez de todo o comprimento necessário, ignorar o comprimento dos terminais ou tratar as transições de acesso a pontes como trechos comuns de margem rodoviária. Outro problema comum é encomendar peças retas padrão para um local que inclui curvatura ou variação de elevação e, depois, tentar forçar o alinhamento durante a instalação. O guarda-corpo de aço possui certa tolerância para ajustes em campo, mas não se deve esperar que compense um layout inadequado.

Como o comprimento deve ser confirmado antes da fabricação

A abordagem mais adequada é confirmar conjuntamente o desenho de alinhamento, o espaçamento entre postes, o perfil da viga, a direção da emenda, o arranjo dos terminais e a programação das quantidades, em vez de tratá-los como documentos separados. Se a fabricação for baseada nos desenhos do cliente, os desenhos deverão identificar claramente onde são utilizados módulos padrão e onde é necessária uma fabricação não padronizada. Isso é especialmente importante quando um projeto inclui seções mistas, como diferentes formatos de trilhos, zonas reforçadas ou transições para barreiras rígidas.

Também é recomendável verificar se os comprimentos especificados são compatíveis com as dimensões dos tanques de galvanização, o carregamento dos caminhões, o acesso para descarga e o manuseio no local. Um projeto pode ser estruturalmente sólido no papel e ainda assim criar dificuldades de instalação evitáveis se a fabricação e a logística não forem consideradas simultaneamente.

Então, qual é o comprimento padrão de um guarda-corpo rodoviário? Na maioria dos casos, ele se refere ao comprimento modular de uma viga utilizado para construir um sistema de barreira contínua, mas o comprimento do guarda-corpo instalado ao longo de uma estrada é específico de cada projeto. A resposta correta depende do formato da viga, da sobreposição, do espaçamento entre postes, do projeto dos terminais e das condições da margem da estrada que será protegida. Sem esses detalhes, um único número pode ser tecnicamente incompleto, mesmo que pareça familiar.
