Conectores de Caixa Aberta em Instalações de Guardrails: Verificações de Ajuste que Evitam Falhas

Em instalações de guardrails, um Conector de Caixa Aberta pode parecer um componente simples, mas o ajuste correto é essencial para o desempenho do sistema e a segurança rodoviária.

Operadores e instaladores devem verificar o alinhamento, a precisão dos furos dos parafusos, as superfícies de contato, a condição do revestimento e o aperto da conexão antes da montagem final, para evitar falhas previsíveis em campo.

O princípio central é simples: se um Conector de Caixa Aberta não se assentar corretamente antes do aperto, torque adicional não resolverá o problema de instalação subjacente.

Para as equipes de campo, as maiores prioridades são evitar a montagem forçada, identificar conflitos dimensionais antecipadamente, proteger as superfícies galvanizadas e documentar peças não conformes antes de prosseguir com o trabalho.

Este guia se concentra em verificações práticas que evitam juntas frouxas, transferência desigual de carga, corrosão prematura, ferragens danificadas e retrabalho dispendioso após a instalação do sistema de guardrail.

Por que o Ajuste é Importante Antes do Aperto dos Parafusos

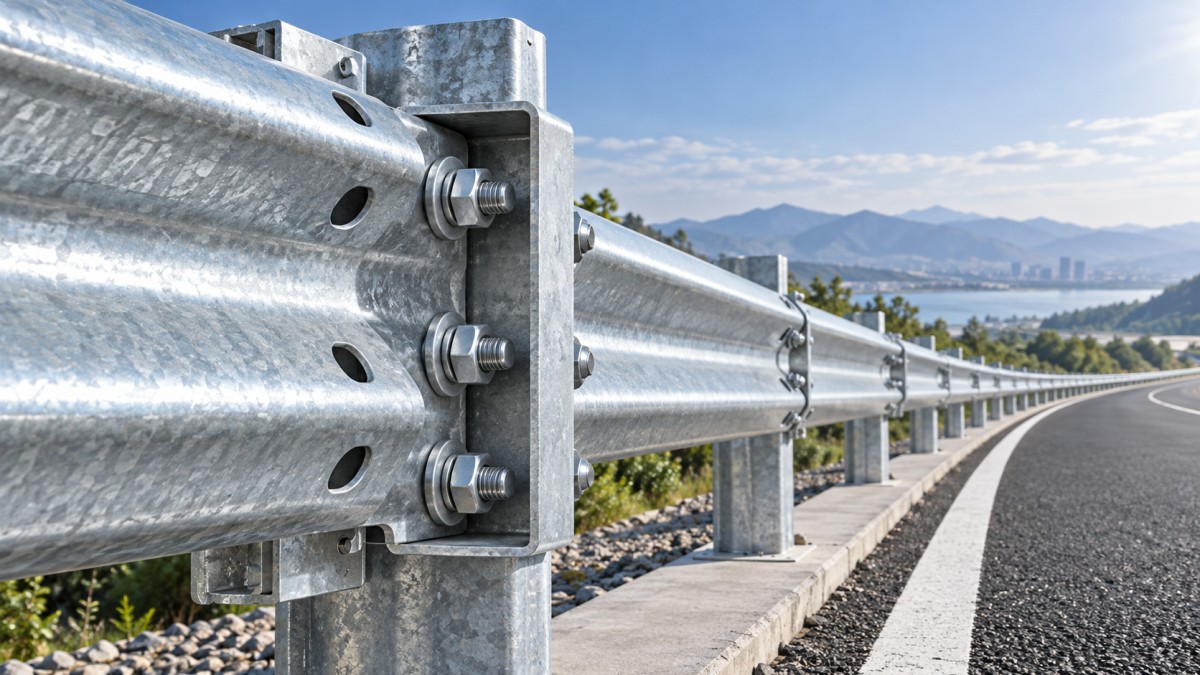

Um Conector de Caixa Aberta transfere cargas entre componentes de guardrail, postes, vigas ou seções terminais. Sua posição afeta a forma como as forças de colisão são transmitidas por toda a instalação.

Quando um conector está deslocado, torcido ou mal assentado, o sistema pode desenvolver concentrações de tensão não intencionais durante o impacto. Essas tensões podem reduzir a previsibilidade do comportamento do guardrail.

O ajuste inadequado também pode gerar problemas visíveis antes mesmo que um veículo entre em contato com a barreira. Linhas de guarda-corpo irregulares, furos alongados, parafusos dobrados e danos no revestimento são sinais de alerta.

Os operadores devem tratar o ajuste como uma etapa de verificação, e não apenas como uma etapa de preparação. O conector deve corresponder à geometria projetada antes do início de qualquer sequência final de fixação.

Uma junta que exige alavancagem intensa, martelamento ou inserção forçada de parafusos deve ser interrompida e revisada. A força excessiva frequentemente mascara a orientação incorreta da peça ou problemas de alinhamento no local.

A montagem correta ajuda a barreira a absorver a energia do impacto, redirecionar os veículos para sua trajetória normal e manter a continuidade prevista em rodovias e trechos perigosos.

Comece pela Identificação e Orientação da Peça

Antes de elevar os componentes à posição, confirme o tipo de conector, a referência do desenho, o requisito de acabamento, a especificação dos parafusos e a orientação de instalação em relação aos documentos de projeto aprovados.

Os Conectores de Caixa Aberta podem parecer semelhantes, mas ter diferentes espaçamentos de furos, dimensões de flanges, espessuras de material ou configurações esquerda e direita. A semelhança visual não é suficiente.

Verifique as marcações das peças, as etiquetas de embalagem, os registros de fabricação e os desenhos de oficina. Se as marcações estiverem ausentes ou não estiverem claras, isole o componente até que sua identificação seja verificada.

Erros de orientação ocorrem com frequência quando os instaladores giram um conector em 180 graus ou instalam uma peça espelhada. Isso pode deixar os furos dos parafusos ligeiramente fora de posição.

Compare o lado aberto do conector, a direção do flange, os recursos de drenagem e o padrão de furos com o arranjo do guardrail. Faça isso antes que os trabalhadores comecem a inserir os parafusos.

Quando os desenhos do projeto especificarem uma sequência de conexão específica, siga essa sequência. A ordem de instalação pode afetar o acesso, o alinhamento e a capacidade de inspecionar as superfícies de contato.

Verifique o Alinhamento do Guardrail e dos Postes Antes da Conexão

A maioria dos problemas de conectores tem origem nos componentes ao redor, e não no próprio conector. Verifique a elevação do guardrail, o espaçamento dos postes, a verticalidade dos postes e o alinhamento das vigas antes do ajuste.

Use uma linha de referência, régua reta, nível, laser ou método aprovado de medição em campo para identificar desvios visíveis. Selecione o método adequado às tolerâncias do projeto.

Uma extremidade do guardrail que cede, se eleva ou torce pode retirar o conector do plano. Apertar os parafusos nessa condição pode fixar a deformação na junta.

Confirme que os postes não se deslocaram durante a cravação, escavação, reaterro ou concretagem. Um pequeno movimento do poste pode afetar várias conexões subsequentes.

Verifique se o guardrail se sobrepõe, se encaixa por sobreposição ou se interliga com elementos adjacentes conforme projetado. Uma direção de sobreposição incorreta pode interferir tanto no assentamento do conector quanto no desempenho ao impacto.

Não use o conector para puxar vigas desalinhadas até a posição. Corrija primeiro a geometria de apoio e, em seguida, repita a verificação de ajuste com as peças apoiadas naturalmente.

Verifique a Precisão dos Furos dos Parafusos sem Alargá-los

Com as peças mantidas em suas posições previstas, inspecione cada furo de parafuso quanto ao alinhamento concêntrico. Os parafusos devem passar sem carga lateral excessiva, cruzamento de rosca ou inserção forçada.

Comece inserindo vários parafusos frouxamente em posições opostas. Isso confirma o alinhamento geral e evita que um único parafuso inserido precocemente induza a equipe ao erro sobre o ajuste real.

Se os furos não se alinharem, identifique a causa antes de perfurar, abrir rasgos ou alargar. Modificações não autorizadas podem enfraquecer os componentes e invalidar requisitos de projeto ou segurança.

As causas comuns incluem orientação incorreta do conector, seções de guardrail incompatíveis, postes deslocados, variação de fabricação, detritos entre as superfícies ou diâmetro incorreto do parafuso.

Inspecione parafusos, porcas e arruelas quanto à classe, comprimento, condição da rosca e revestimento corretos. Um parafuso muito curto pode não proporcionar o engate adequado da rosca.

Os parafusos devem ser instalados conforme o desenho e a especificação aprovados. A posição das arruelas, da cabeça do parafuso e da porca pode ser importante para a folga e a distribuição de carga.

Inspecione as Superfícies de Contato e os Revestimentos Galvanizados

Antes da montagem, examine todas as superfícies de união quanto à presença de lama, cascalho, material de embalagem, respingos de solda, acúmulos de umidade, rebarbas ou galvanização danificada que impeça o contato total.

Limpe as superfícies com métodos aprovados que não removam desnecessariamente os revestimentos de proteção. Não deixe detritos abrasivos presos entre o conector e o aço adjacente.

Folgas entre as superfícies de união podem permitir movimento sob vibração do tráfego ou carga de impacto. Elas também podem acumular água e acelerar a corrosão em áreas ocultas.

Inspecione as superfícies galvanizadas por imersão a quente quanto a riscos, aço exposto, descamação, corrosão branca ou danos de manuseio. Registre a condição antes de cobrir as áreas afetadas com ferragens.

Quando os procedimentos de reparo forem permitidos, utilize o método aprovado de reparo do revestimento e verifique a cobertura. O retoque em campo deve restaurar a proteção sem interferir no assentamento da junta.

Para instalações expostas a sais de degelo, umidade costeira ou escoamento frequente, a proteção do revestimento merece atenção adicional, pois a corrosão oculta pode permanecer despercebida por anos.

Aperte as Conexões em uma Sequência Controlada

Depois que o Conector de Caixa Aberta estiver corretamente assentado e todos os parafusos tiverem sido inseridos, aperte os fixadores gradualmente em um padrão equilibrado, em vez de apertar totalmente um lado primeiro.

Uma sequência controlada ajuda a manter o alinhamento enquanto as superfícies são colocadas em contato. Também reduz o risco de torcer o conector ou aplicar carga desigual às ferragens.

Use ferramentas de torque calibradas quando forem especificados valores de torque. Não estime o aperto final pelo tato, especialmente quando as equipes utilizam diferentes ferramentas ou turnos.

Siga a especificação de projeto aplicável quanto ao torque, giro da porca, ferragens de travamento ou outros requisitos de fixação. As regras locais podem diferir das práticas gerais de instalação.

Após o aperto, confirme que nenhum parafuso encostou no fundo, dobrou, espanou ou perdeu o contato com a arruela. Inspecione as roscas acessíveis quanto ao comprimento de engate exigido.

Marque os fixadores concluídos quando os procedimentos do local exigirem isso. A marcação visual clara ajuda os supervisores a distinguir as juntas inspecionadas das conexões que ainda necessitam de verificação final.

Utilize uma Inspeção Final Focada nos Riscos de Falha

A inspeção final deve confirmar mais do que a presença de parafusos. Ela deve avaliar se a conexão concluída corresponde à posição projetada e ao caminho de carga pretendido.

Revise a continuidade do guardrail, o assentamento do conector, a orientação dos parafusos, o aperto dos fixadores, a condição do revestimento e a distância em relação a objetos próximos. Inspecione tanto as faces visíveis quanto as de acesso mais difícil.

Procure por folgas irregulares, flanges deformados, arruelas ausentes, roscas danificadas, furos perfurados não autorizados e conectores apoiados contra bordas não previstas. Cada um desses itens pode indicar uma junta comprometida.

Fotografe as condições não conformes antes da correção quando os procedimentos de qualidade do projeto exigirem registros. Uma boa documentação favorece a rastreabilidade e ajuda a evitar erros de instalação repetidos em trechos posteriores.

Para sistemas rodoviários duráveis, a qualidade dos componentes e a qualidade da instalação devem trabalhar juntas. Um conector fabricado corretamente não pode compensar um ajuste incorreto em campo.

Produtos como oNorway Guardrail são projetados para oferecer resistência confiável a impactos e proteção anticorrosiva de longo prazo, mas seu desempenho ainda depende de conexões precisas.

Seu projeto em formato ondulado e revestimento galvanizado por imersão a quente atendem a aplicações rodoviárias exigentes, incluindo trechos perigosos em que o comportamento consistente da barreira é especialmente importante.

Quando Interromper o Trabalho e Escalar o Problema

Interrompa a instalação e notifique o supervisor responsável quando os conectores não puderem se assentar naturalmente, os furos exigirem modificação, os revestimentos estiverem gravemente danificados ou as peças estruturais parecerem deformadas.

O encaminhamento também é apropriado quando as dimensões em campo diferem dos desenhos, as elevações do guardrail variam de forma inesperada ou os componentes fornecidos não correspondem aos registros de identificação aprovados.

Não corrija problemas dimensionais aquecendo, cortando, soldando ou dobrando componentes, a menos que uma aprovação de engenharia por escrito autorize especificamente o método e documente a condição resultante.

O encaminhamento antecipado geralmente custa menos do que corrigir um trecho de guardrail já concluído. Também protege os operadores de serem solicitados a aceitar soluções improvisadas inseguras sob pressão de prazo.

Um relatório de campo conciso deve identificar o local, as marcações dos componentes, as medições, as fotografias, a condição observada e a ação temporária tomada para proteger a área de trabalho.

Conclusão: o Ajuste é uma Verificação de Segurança, Não uma Formalidade

Um Conector de Caixa Aberta funciona de maneira confiável somente quando é corretamente identificado, alinhado, totalmente assentado, devidamente fixado e protegido contra corrosão no momento da instalação.

Os operadores nunca devem confiar na força dos parafusos para superar uma geometria inadequada. Corrigir o desalinhamento, a incompatibilidade dos furos, a contaminação das superfícies ou os danos ao revestimento antes do aperto evita falhas posteriores.

A rotina mais eficaz é simples: inspecionar o alinhamento ao redor, testar o encaixe dos furos dos parafusos, limpar as superfícies de contato, apertar em sequência e documentar qualquer condição fora das tolerâncias aprovadas.

Ao tratar o ajuste como um controle de segurança crítico, as equipes de instalação podem reduzir o retrabalho, proteger o desempenho da barreira e fornecer conexões de guardrail que permaneçam confiáveis durante toda a sua vida útil.
