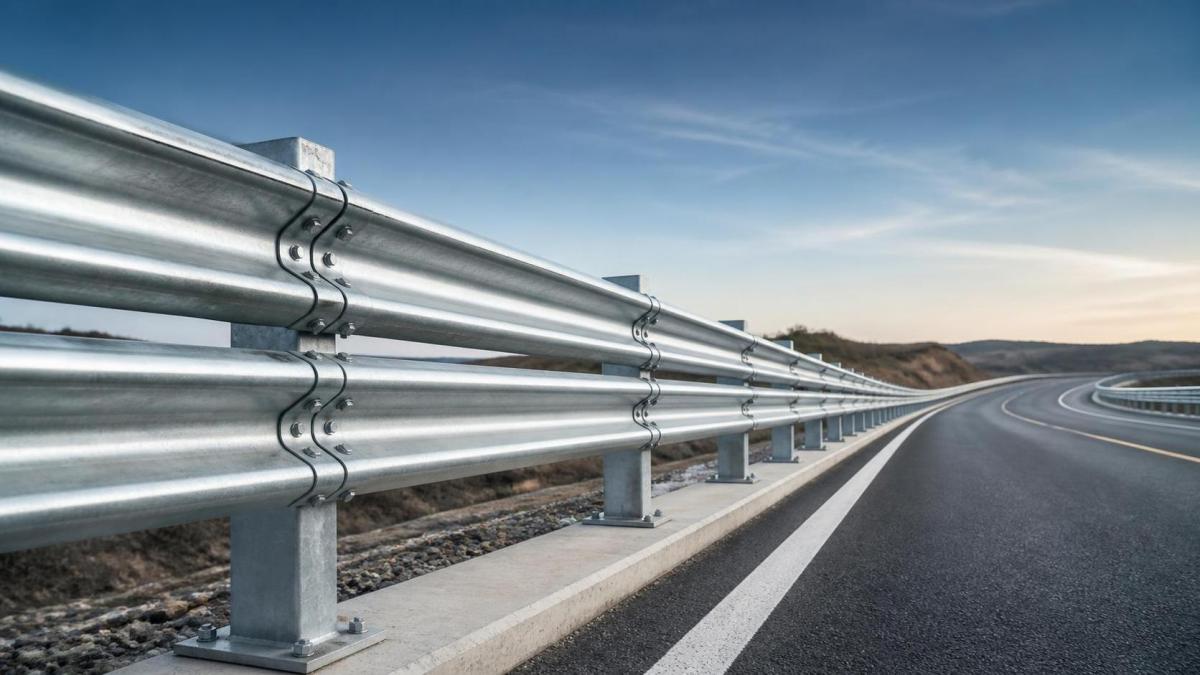

Guia de Instalação de Guardrails Rodoviários

O planejamento de uma rodovia mais segura começa com um Guia de Instalação de Guardrails Rodoviários confiável. Para empreiteiros, engenheiros e proprietários de projetos de transporte, o trabalho com guardrails não consiste apenas em posicionar aço ao longo da borda da estrada. O verdadeiro desafio é combinar o desempenho da barreira, as condições do local, a qualidade da instalação e a durabilidade a longo prazo. Um guardrail que parece adequado no primeiro dia ainda pode se tornar um problema de manutenção se o espaçamento entre postes, as condições da fundação, a proteção contra corrosão ou os detalhes das conexões não forem tratados corretamente.

Na prática, uma instalação bem-sucedida começa muito antes da chegada das equipes ao local. O alinhamento, o tratamento das extremidades, o tipo de poste, o perfil da viga, a direção das emendas e o sistema de revestimento precisam ser verificados em relação aos desenhos e aos requisitos do projeto. É também por isso que muitos compradores preferem trabalhar com fabricantes que possam oferecer suporte à cotação, à análise do projeto, à fabricação e à coordenação da instalação, em vez de apenas fornecer peças de aço padrão.

Comece pelo local, não pelo catálogo

Um erro comum em projetos de barreiras rodoviárias é escolher um sistema muito cedo, antes que as condições da faixa lateral da estrada sejam completamente compreendidas. A inclinação do talude, a largura do acostamento, a configuração do canteiro central, as transições em pontes, as estruturas de drenagem e as condições do solo podem afetar os detalhes da instalação. Mesmo quando o conjunto de desenhos está completo, a verificação em campo continua sendo importante. Pequenas diferenças de elevação ou obstruções subterrâneas podem alterar a forma de instalação dos postes e determinar se o espaçamento padrão continua sendo viável.

Por esse motivo, o planejamento da instalação normalmente precisa responder a algumas perguntas básicas:

• Qual nível de contenção ou requisito de desempenho se aplica ao trecho da rodovia?
• O guardrail oferece proteção contra capotamento em taludes, impacto contra objetos fixos ou queda na borda?
• Os postes serão cravados, perfurados ou instalados com uma solução de fundação diferente?
• Qual proteção contra corrosão é necessária para o ambiente local?
• Existem zonas de transição nas quais os componentes padrão não são suficientes?

Esses não são pontos teóricos. Eles influenciam diretamente os detalhes de fabricação, como as posições dos furos, a curvatura das vigas, a compatibilidade dos conectores e o tratamento da superfície.

A qualidade do material afeta a qualidade da instalação

No local, as equipes geralmente percebem primeiro o alinhamento e a fixação. O que talvez não seja imediatamente visível é se os componentes de aço foram fabricados com consistência suficiente para tornar a instalação eficiente. As tolerâncias dos furos, a precisão da dobra, a qualidade das bordas, as condições da galvanização e a retilineidade afetam a facilidade de montagem do sistema e seu desempenho após a exposição às condições climáticas e às vibrações do tráfego.

Um fabricante capacitado de guardrails rodoviários e produtos de aço deve ser capaz de trabalhar tanto com um plano de projeto quanto com os desenhos do cliente, controlando o processo por meio de perfuração, dobra, remoção de ferrugem, jateamento, ensaios não destrutivos, galvanização e pintura, conforme necessário. Isso não garante, por si só, o sucesso do projeto, mas reduz o risco de modificações em campo, atrasos na instalação e encaixes inconsistentes.

Quando os projetos envolvem configurações personalizadas, esse suporte se torna ainda mais útil. Alguns trechos rodoviários precisam de componentes padrão, enquanto outros exigem comprimentos especiais, disposições não convencionais dos postes ou peças de conexão que devem corresponder a uma linha de barreira existente. Nesses casos, a flexibilidade de fabricação é tão importante quanto o preço.

Principais etapas da instalação de guardrails rodoviários

A sequência em campo varia conforme o projeto, mas a lógica geral costuma ser simples.

Locação e verificação

Marque cuidadosamente a linha do guardrail antes do início da instalação. Isso inclui verificar o estaqueamento, os deslocamentos, as posições das extremidades, as transições e quaisquer conflitos locais com utilidades, bueiros, fundações de sinalização ou bordas do pavimento. Se a linha estiver incorreta nessa etapa, as correções posteriores se tornarão caras e, em alguns casos, inseguras.

Instalação dos postes

Os postes precisam ser instalados na profundidade, no espaçamento e na orientação exigidos. O método exato depende do projeto e das condições do local. Postes cravados são comuns, mas nem sempre são adequados em terrenos rochosos ou onde existam serviços enterrados. Topos de postes desnivelados ou embutimentos inconsistentes podem causar problemas de alinhamento das vigas e reduzir a confiabilidade do sistema em caso de impacto.

Montagem e emenda das vigas

Depois que os postes estiverem instalados, as vigas metálicas são montadas e emendadas em sequência. As equipes devem confirmar a direção das emendas, a posição dos parafusos e a disposição das sobreposições de acordo com os desenhos aplicáveis ou com o manual de instalação. É fácil subestimar essa etapa, mas sobreposições incorretas ou juntas desalinhadas podem comprometer uma extensão que, de outra forma, teria sido bem construída.

Conexões e componentes especiais

As transições, as interfaces com pontes e os trechos curvos geralmente exigem mais atenção do que os trechos retos nas laterais da estrada. Componentes como espaçadores, peças de extremidade e peças de conexão devem corresponder à geometria do sistema. Em alguns conjuntos, uma peça específica, como o Third Wave Connector, pode ser utilizada quando é necessário manter a compatibilidade entre seções onduladas ou elementos adjacentes. O ponto importante não é o nome da peça em si, mas verificar se o detalhe da conexão corresponde à intenção do projeto e ao perfil da viga fornecida.

Inspeção final

Antes da entrega, inspecione a continuidade da linha, o aperto dos parafusos, a verticalidade dos postes, os danos no revestimento e quaisquer desvios em relação aos desenhos aprovados. Os requisitos de retoque, quando permitidos pela especificação do projeto, também devem ser tratados antes da abertura do trecho da estrada ao tráfego.

O que geralmente dá errado

A maioria dos problemas de instalação não é dramática. São pequenos erros evitáveis que se acumulam:

• Postes instalados sem verificar as condições do subsolo
• Seções de vigas forçadas a entrar no lugar devido à baixa consistência dimensional
• Danos no revestimento ocorridos durante o transporte ou manuseio e deixados sem tratamento
• Mistura de componentes de sistemas diferentes sem confirmar a compatibilidade
• Supor que os detalhes de trechos retos funcionarão sem alterações em transições ou curvas

É nesse ponto que a coordenação pré-construção ajuda. Se o fabricante puder analisar os desenhos antecipadamente, confirmar os detalhes de fabricação e sinalizar requisitos incomuns antes da produção, a equipe de instalação enfrentará menos surpresas. Isso é especialmente útil em projetos com produtos de aço personalizados, padrões de perfuração não padronizados ou vários requisitos de acabamento, como galvanização e pintura em trechos selecionados.

Como avaliar um fornecedor além do preço unitário

Em obras de infraestrutura de transporte, o componente mais barato nem sempre é a decisão de menor custo. Os compradores geralmente precisam avaliar três aspectos em conjunto: controle de fabricação, clareza da documentação e capacidade de resposta durante a execução do projeto.

Um fornecedor que possa fabricar de acordo com os seus desenhos ou ajudar a aperfeiçoar os detalhes de produção a partir do seu plano costuma ser mais fácil de trabalhar do que aquele que oferece apenas seções prontas de catálogo. Também é importante saber se ele pode oferecer suporte a toda a cadeia, desde a cotação e a coordenação do projeto até a fabricação e o planejamento da instalação. Quando o espaçamento dos postes, a perfuração, a dobra, o tratamento da superfície ou os ensaios não destrutivos fazem parte do escopo, os erros de coordenação podem ser reduzidos se essas etapas forem gerenciadas em um processo integrado, em vez de serem divididas entre muitas partes.

Para projetos expostos à umidade, aos sais de degelo ou ao ar costeiro, a proteção da superfície merece atenção especial. Os requisitos de galvanização e pintura devem seguir os documentos do projeto e as normas locais, e qualquer suposição sobre a espessura do revestimento ou o método de reparo deve ser confirmada antes do início da produção. Essa é uma área em que uma comunicação vaga pode gerar retrabalho caro posteriormente.

Uma lista de verificação prática antes da liberação para produção

Antes de liberar os componentes do guardrail para fabricação, é útil confirmar:

• Desenhos aprovados e status da revisão
• Tipo de viga, tipo de poste e detalhes das conexões
• Processos necessários, como perfuração, dobra, jateamento, galvanização ou pintura
• Pontos de inspeção e quaisquer requisitos de ensaios não destrutivos
• Embalagem, proteção durante o transporte e sequência de entrega no local
• Expectativas de suporte à instalação para transições e trechos especiais

Essa lista de verificação não é complicada, mas geralmente distingue os projetos que avançam sem problemas daqueles que ficam paralisados em campo.

Um sistema de guardrail rodoviário só apresenta o desempenho previsto quando projeto, fabricação e instalação são tratados como uma única tarefa integrada. Se você estiver analisando um novo projeto, vale a pena confirmar não apenas o tipo de guardrail, mas também o processo de fabricação, o método de revestimento, os detalhes das conexões e as restrições de instalação antes de concluir a aquisição. Essas decisões tendem a ser mais importantes do que parecem inicialmente.
