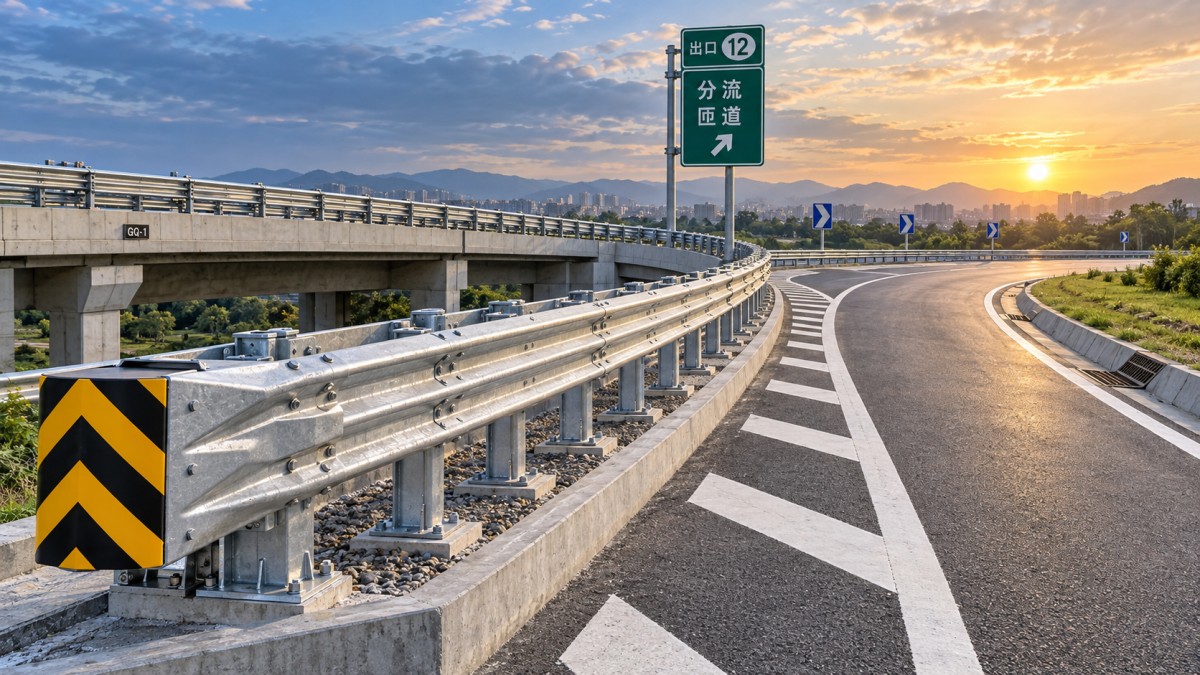

Tratamentos de Extremidade de Defensas Explicados: Escolha de Projetos para Riscos de Impacto à Beira da Estrada

A seleção de um Tratamento de Extremidade de Defensa não é um detalhe de acabamento no final do projeto de uma barreira rodoviária. É uma decisão relacionada ao desempenho em colisões. A defensa pode ter bom desempenho ao longo de sua extensão, mas seu terminal pode se tornar a parte mais exposta do sistema se o ângulo de aproximação, a área de escape disponível, o sentido do tráfego ou a geometria do local tiverem sido mal compreendidos.

Para avaliadores técnicos, a pergunta prática raramente é “Qual terminal é o melhor?”. Ela é “Qual comportamento de terminal é adequado para este perigo, este sistema de barreira e esta trajetória de impacto?”. Uma solução adequada em um acostamento rural reto pode ser inadequada em uma área de divergência de rampa, transição de ponte, abertura de canteiro central ou corredor urbano restrito.

O ponto de partida é considerar o tratamento de extremidade e a defensa como um conjunto único, testado e compatível. O perfil da defensa, o tipo e o espaçamento dos postes, a disposição da ancoragem, as condições do solo, os detalhes de transição e a geometria de instalação influenciam a forma como a energia é gerenciada durante uma colisão. Misturar componentes de sistemas visualmente semelhantes sem confirmar a compatibilidade é uma fonte recorrente de risco.

O Que um Tratamento de Extremidade Deve Fazer em um Impacto Real

Um terminal de defensa deve lidar com mais do que uma colisão frontal. Os veículos podem aproximar-se quase paralelamente à defensa, em um ângulo raso pelo lado do tráfego, no sentido contrário ou após sair da pista em um evento secundário. As condições esperadas de impacto devem ser analisadas antes da seleção do projeto, e não depois que um layout padrão já tiver sido copiado para o conjunto de desenhos.

Dependendo de seu projeto e aplicação aprovada, um tratamento de extremidade pode dissipar energia por meio de deformação controlada, redirecionar um veículo desgovernado ou criar uma condição de ancoragem que permita à defensa adjacente desenvolver o comportamento de tração previsto. Essas funções são diferentes. Um terminal destinado a absorver energia em um impacto frontal não deve ser tratado informalmente como substituto de uma transição robusta junto a um objeto fixo.

O avaliador também deve distinguir entre um terminal instalado porque uma defensa precisa terminar fisicamente e outro instalado porque o próprio terminal provavelmente será atingido. Essas nem sempre são a mesma situação de projeto. Em uma extremidade de baixa exposição localizada fora da área prática de recuperação, a prioridade pode ser a continuidade do sistema e a facilidade de manutenção. Em uma divergência de alta velocidade ou abertura de canteiro central, o desempenho ao impacto e o comportamento de direcionamento normalmente exigem uma análise muito mais cuidadosa.

As Principais Opções de Projeto — e Onde Podem Dar Errado

Terminais absorvedores de energia são normalmente considerados quando um impacto frontal é plausível. Seu funcionamento depende da defensa, dos componentes, da ancoragem e do espaço livre ao redor do terminal especificados. Um erro comum é avaliar somente a cabeça do terminal e ignorar obstruções ao seu lado: estruturas de drenagem, suportes de sinalização, fundações expostas ou meios-fios elevados podem alterar o comportamento do veículo antes que o terminal possa funcionar conforme previsto.

Terminais alargados afastam a extremidade da defensa da trajetória do tráfego. Eles podem reduzir a probabilidade de um impacto frontal direto quando houver espaço, mas o próprio alargamento precisa ser analisado. Um alargamento acentuado em um corredor restrito pode gerar riscos de enganchamento, reduzir a largura útil do acostamento ou aproximar o terminal de outro objeto à beira da estrada. O afastamento disponível é útil somente quando cria uma trajetória realmente mais segura.

Extremidades de defensa enterradas ou rebaixadas são às vezes encontradas em instalações antigas, mas não se deve presumir que forneçam comportamento equivalente aos sistemas modernos de terminais testados. Sua adequação depende dos requisitos aplicáveis ao projeto e dos critérios locais de aceitação vigentes. Os revisores técnicos devem evitar aprovar um detalhe conhecido apenas porque ele foi utilizado historicamente.

Terminais ancorados têm uma finalidade diferente. Na aproximação de uma ponte, por exemplo, a barreira deve fazer a transição para uma condição estrutural mais rígida sem criar um ponto de aprisionamento ou enganchamento. A condição de extremidade, a transição da defensa, a rigidez dos postes e a conexão com a proteção lateral da ponte devem ser avaliadas em conjunto. Tratar cada detalhe do desenho como independente pode ocultar um ponto fraco exatamente onde as cargas de impacto mudam abruptamente.

Comece pelo Local, Não pelo Catálogo

Uma avaliação útil começa pela provável trajetória de saída do veículo. A velocidade da via, a curvatura horizontal, a inclinação transversal, o declive, a configuração das faixas e o tráfego em sentido oposto afetam essa trajetória. Um terminal no lado externo de uma curva pode enfrentar uma exposição muito diferente daquela de um terminal instalado em uma tangente reta, mesmo quando ambos estão conectados ao mesmo tipo de defensa.

As perguntas a seguir geralmente revelam se um Tratamento de Extremidade de Defensa proposto foi selecionado de forma criteriosa:

• Um impacto frontal é plausível a partir do sentido do tráfego que se aproxima?
• Um veículo pode alcançar o terminal em um ângulo raso e ser redirecionado com segurança?
• Há espaço adequado para a deformação ou o movimento previstos do terminal?
• O terminal se conecta exatamente à configuração de defensa, poste e ancoragem para a qual foi projetado?
• Meios-fios, drenos, armários de serviços públicos, postes, taludes ou elementos de ponte podem interferir no comportamento em colisões?
• As equipes de manutenção conseguirão inspecionar e substituir componentes danificados sem comprometer o restante do trecho?

Essa análise é especialmente importante em locais de alto risco, como divergências de rampas, aberturas de canteiro central em vias expressas, zonas de proteção de pilares e trechos de ponte. Essas áreas frequentemente combinam espaço limitado com objetos rígidos e ângulos de impacto mais complexos. Um layout compacto pode parecer eficiente na planta, mas não deixar espaço para que um terminal funcione conforme previsto.

A Rigidez do Sistema É Importante Próximo a Perigos Críticos

Nem todo local se beneficia do mesmo nível de rigidez da defensa. Quando a barreira protege um objeto fixo vulnerável ou precisa limitar a deflexão próximo a um perigo restrito, os avaliadores podem precisar de uma solução estrutural mais rígida do que um trecho rodoviário padrão. A questão principal não é simplesmente escolher aço “mais resistente”; é confirmar que a maior rigidez se encaixa no projeto geral de desempenho em colisões e não cria uma transição incompatível.

Por exemplo, uma viga-caixão aberta pode ser considerada em locais que exigem forte direcionamento e deformação limitada, incluindo trechos de pontes, zonas de pilares e determinadas aplicações em canteiros centrais ou rampas. AViga-Caixão Aberta 2.4m utiliza uma seção retangular de caixa aberta formada por chapa de aço laminada a quente de alta qualidade, com alto módulo de seção e rigidez à flexão. Seu valor não está em substituir um terminal; em vez disso, ela pode fazer parte de uma configuração de barreira mais resistente quando o perigo adjacente deixa pouca tolerância para o movimento da defensa.

Essa distinção é importante. Uma seção de viga rígida instalada ao lado de um terminal não torna automaticamente o terminal mais seguro. Os detalhes de conexão, as mudanças de rigidez, o comportamento dos postes e o comprimento da transição exigem análise. Mudanças abruptas na resposta da barreira são frequentemente os pontos onde componentes que, de outra forma, seriam adequados deixam de atuar como um sistema coerente.

As Verificações de Fabricação e Instalação Fazem Parte da Seleção

Um projeto de terminal pode ser tecnicamente adequado e ainda assim apresentar desempenho inferior se for fabricado ou instalado com controle dimensional inadequado. As posições dos furos, a curvatura da defensa, os comprimentos de corte, as interfaces dos parafusos, a qualidade da galvanização e o alinhamento dos postes afetam a montagem em campo. Por isso, a análise técnica deve ir além dos desenhos e abranger a capacidade de fabricação e os procedimentos de inspeção.

Para sistemas de defensas de aço, o processo de fabricação pode incluir perfuração, dobramento, preparação de superfície, jateamento com granalha quando especificado, ensaios não destrutivos quando aplicável, galvanização e pintura protetora. A sequência necessária depende do produto e da especificação do projeto. Em ambientes costeiros ou com alta névoa salina, a seleção do revestimento merece atenção antecipada; revestimentos de zinco-alumínio-magnésio ou sistemas adequados de pintura a pó podem ser considerados quando os requisitos do projeto exigirem resistência adicional à corrosão ou cores de advertência visuais.

A qualidade da instalação é igualmente prática. Um terminal instalado na altura incorreta, em terreno inadequado, com parafusos substituídos ou com uma seção de aproximação encurtada pode deixar de corresponder à sua configuração prevista. As equipes de campo precisam de informações de instalação claras e específicas para cada componente, especialmente onde a barreira muda de uma defensa padrão para um terminal, uma transição ou uma seção de viga de alta rigidez.

Um Registro de Seleção Defensável

Para análises de projeto e decisões de aquisição, o registro mais defensável é uma justificativa curta, mas específica: o perigo à beira da estrada que está sendo protegido, a exposição esperada ao impacto, a norma aplicável ao projeto, a família de barreiras selecionada, a configuração do terminal, a área livre necessária e quaisquer limitações de instalação. Inclua a confirmação de que os componentes propostos são compatíveis, em vez de apenas estarem disponíveis pelo mesmo fornecedor.

O melhor Tratamento de Extremidade de Defensa geralmente é aquele que se ajusta à trajetória real de colisão e à configuração de barreira testada sem forçar compromissos na geometria, na folga ou no acesso para manutenção. Se o local não puder acomodar o espaço de operação do terminal, a resposta geralmente é revisar o layout da barreira — e não esperar que um detalhe de extremidade menor ou improvisado resolva o problema.
