Por que o raio e o espaçamento entre postes são mais importantes do que muitos desenhos sugerem

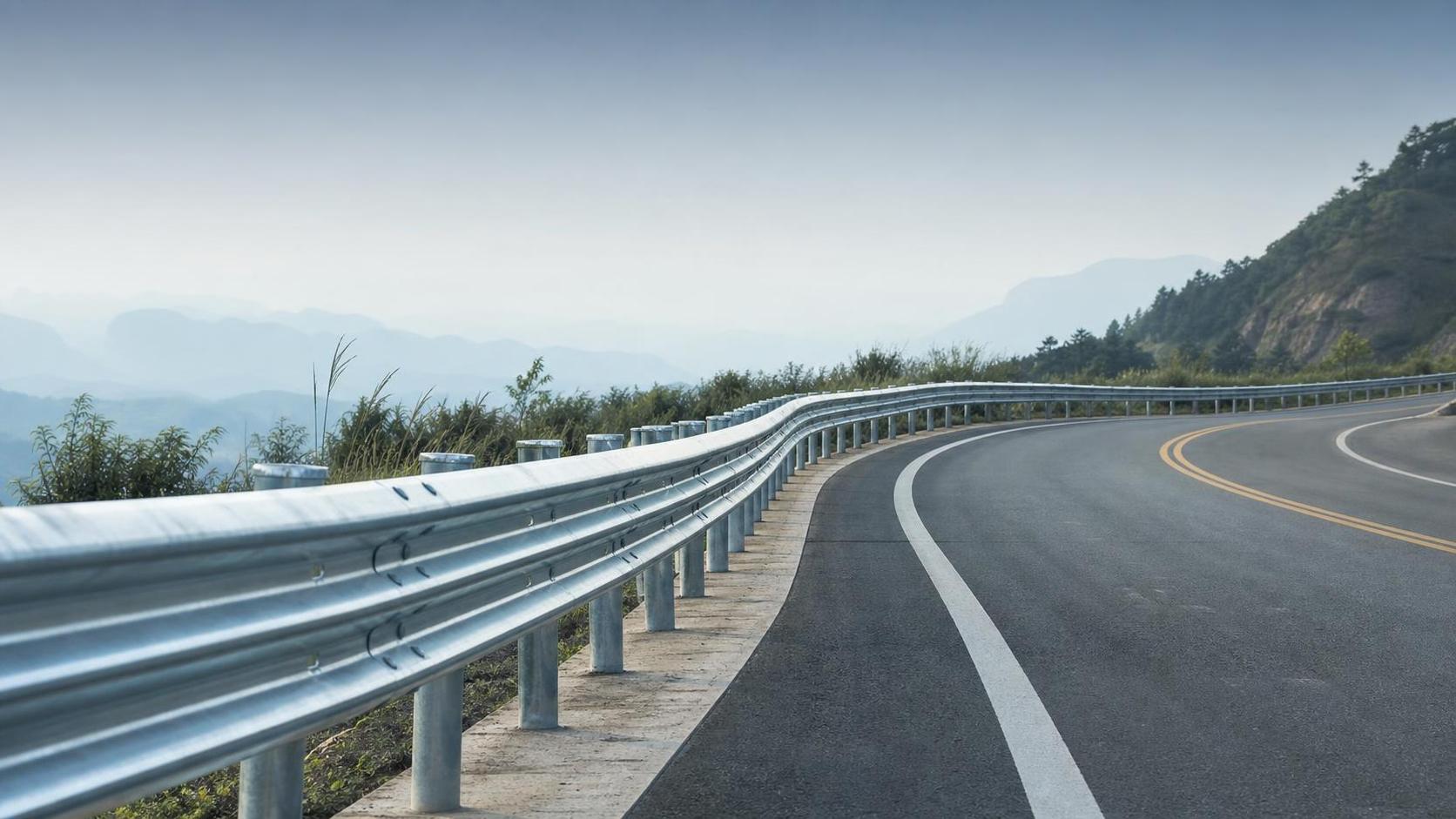

Uma defensa metálica rodoviária curva não é apenas uma barreira reta forçada a acompanhar uma curva. Quando o alinhamento muda, o sistema deixa de se comportar como uma simples linha de aço e passa a atuar como uma estrutura moldada de gerenciamento de energia. É nesse ponto que o raio da curva e o espaçamento entre postes se tornam críticos. Eles afetam a capacidade da defensa de redirecionar suavemente um veículo, de os postes suportarem a trajetória de carga sem romper o sistema e de a geometria instalada ainda corresponder à intenção do projeto.

Nas análises técnicas, um dos erros mais comuns é tratar a geometria da curva como uma questão secundária de fabricação. Não é. Um raio fechado pode alterar o comportamento da tensão na defensa, o encaixe das sobreposições, o alinhamento dos parafusos e a posição dos espaçadores. Ao mesmo tempo, o espaçamento entre postes influencia a forma como a carga de impacto se distribui ao longo do trecho. Se qualquer um desses parâmetros for tratado de maneira descuidada, a defensa metálica ainda poderá parecer correta após a instalação, mas apresentar um desempenho insatisfatório sob cargas de colisão.

O raio da curva está relacionado à trajetória de carga, não apenas à forma

O raio determina a brusquidão com que a barreira muda de direção. Em geral, um raio maior permite que a defensa se comporte mais como um sistema semiflexível convencional, com redirecionamento mais suave do veículo e deformação mais previsível da defensa. Um raio menor introduz uma restrição geométrica mais intensa. Isso pode aumentar as tensões locais nas juntas de sobreposição, nos parafusos e nos postes, especialmente na entrada da curva ou no ponto de maior exigência de deflexão.

Isso é importante porque as defensas metálicas não absorvem energia por meio de um único componente. O elemento de defensa se deforma, os postes giram ou cedem no solo, os espaçadores ajudam a evitar o engate das rodas e o sistema redireciona o veículo ao longo de uma determinada largura de trabalho. Quando a curva se torna mais acentuada, esses mecanismos deixam de distribuir as forças da mesma forma que em um trecho reto. Na prática, os avaliadores técnicos geralmente precisam verificar se o raio de curvatura especificado permanece compatível com a família de defensas aprovada, os detalhes de conexão e o padrão de instalação, em vez de presumir que a curvatura realizada no local será aceitável.

Outro ponto frequentemente ignorado é que um raio que pode ser fabricado não é automaticamente um raio recomendável. O aço pode ser curvado para corresponder aos desenhos, mas uma conformação excessiva pode afetar o alinhamento dos furos, a continuidade do revestimento após o processamento e o encaixe entre seções adjacentes. Para projetos que exigem perfuração, curvamento, remoção de ferrugem, jateamento, ensaios não destrutivos, galvanização e pintura, o controle do processo é importante, pois o desempenho começa muito antes de a barreira chegar à margem da rodovia.

O espaçamento entre postes altera a rigidez do sistema

O espaçamento entre postes costuma ser interpretado como uma dimensão de layout. Na realidade, ele é um parâmetro de rigidez. Um espaçamento menor tende a criar uma resposta mais rígida, com menor deflexão da defensa, enquanto um espaçamento maior normalmente permite mais movimento e maior dissipação de energia por meio da flexão do sistema. Nenhuma das opções é universalmente melhor. O espaçamento correto depende do perigo a ser protegido, do espaço disponível para deflexão, das condições do solo e da interação esperada entre o veículo e a defensa.

Em um trecho curvo, essa escolha se torna mais sensível. Se os postes forem instalados com espaçamento excessivo em uma curva mais fechada, a defensa poderá não manter o alinhamento previsto sob carga, e a deformação local poderá se concentrar entre os suportes. Se os postes forem instalados muito próximos sem considerar a configuração testada ou especificada, a barreira poderá se tornar rígida demais, aumentando a possibilidade de um redirecionamento mais severo do veículo ou de uma transferência inesperada de carga para os postes e as conexões.

Por isso, o espaçamento deve ser analisado em conjunto com o raio, e não posteriormente. Uma defensa curva com componentes de aparência padrão ainda poderá se comportar de maneira diferente de uma instalação reta que utilize os mesmos materiais nominais.

Onde entram as normas e a seleção do produto

Para os avaliadores que trabalham com desenhos ou documentos de aquisição, a conformidade começa pela norma do sistema subjacente. Se o produto especificado for baseado na geometria e nos requisitos de materiais da AASHTO M180, a avaliação deverá se concentrar em verificar se a configuração curva permanece dentro do que esse sistema pode suportar realisticamente na fabricação e na instalação em campo. A questão não envolve apenas o grau do material ou o revestimento, mas também se o conjunto completo ainda representa um sistema coerente de segurança viária.

Um ponto de referência prático é adefensa metálica AASHTO M180, amplamente utilizada em rodovias e trechos rodoviários perigosos porque a defensa ondulada foi projetada para absorver a energia do impacto e conduzir os veículos de volta à sua trajetória. Quando esse sistema é especificado com proteção por galvanização a quente e normas reconhecidas como a AASHTO M180, a questão técnica não é saber se o produto é geralmente adequado, mas se o raio da curva, o espaçamento dos suportes e os detalhes de instalação preservam a lógica de projeto testada desse sistema.

Interpretações equivocadas comuns na avaliação técnica

Três equívocos aparecem regularmente nas análises de defensas metálicas.

O primeiro é presumir que um trecho curvo pode ser avaliado apenas pela verificação da linha de centro final. Isso ignora o efeito mecânico da curvatura sobre o comportamento das juntas e o carregamento dos postes.

O segundo é tratar o espaçamento entre postes como uma conveniência do local. Os instaladores podem se sentir tentados a ajustar o espaçamento ao redor de estruturas de drenagem, bordas do pavimento ou instalações de utilidades. Alguns ajustes podem ser inevitáveis, mas, quando o padrão de espaçamento muda, a resposta da barreira também muda. Isso deve ser uma decisão de engenharia, e não apenas uma solução alternativa de construção.

O terceiro é concentrar-se apenas na proteção contra corrosão e ignorar a geometria. Uma longa vida útil, inclusive superior a 20 anos em condições adequadas, é valiosa, mas a durabilidade não compensa um layout que redireciona o veículo de maneira inadequada. Uma defensa bem revestida ainda pode estar disposta de forma incorreta.

O que uma análise técnica deve realmente verificar

Ao analisar o projeto de uma defensa metálica rodoviária curva, as perguntas úteis geralmente são estas:

• O raio é compatível com o sistema de defensa selecionado e com os detalhes de conexão?
• O espaçamento entre postes permanece consistente ao longo da curva ou a rigidez está mudando em pontos críticos?
• Existem objetos fixos, taludes, transições para pontes ou condições de largura de trabalho limitada que tornem inaceitável um layout mais flexível?
• O fabricante consegue produzir as seções curvas necessárias mantendo a precisão dimensional, a posição dos furos e a qualidade do revestimento?
• As condições de campo exigem desvios em relação ao desenho que devem ser reavaliados antes do prosseguimento da instalação?

Essas verificações são mais úteis do que afirmações gerais de que determinado raio é seguro ou de que determinado espaçamento é melhor. O desempenho da defensa depende da configuração.

Uma interpretação prática do desempenho

Em projetos reais, os trechos curvos de defensa que apresentam melhor desempenho geralmente resultam da coordenação entre a intenção do projeto, a capacidade de fabricação e o controle da instalação. Um fornecedor capaz de trabalhar com base em desenhos, verificar os requisitos de curvatura e gerenciar etapas de fabricação como ensaios não destrutivos e galvanização está em melhor posição para entregar seções que atendam tanto às expectativas de geometria quanto às de durabilidade. Isso é especialmente relevante quando o sistema precisa estar alinhado a especificações reconhecidas internacionalmente, incluindo produtos como adefensa metálica AASHTO M180 e outras normas regionais aprovadas.

Para os avaliadores técnicos, a conclusão adequada geralmente é disciplinada: o raio da curva e o espaçamento entre postes devem ser analisados como variáveis de desempenho, e não como detalhes de desenho. Se a curva for acentuada, se o espaçamento mudar ao longo do trecho curvo ou se as restrições do local exigirem ajustes, o sistema merece uma análise mais detalhada antes de ser aceito. É nesse ponto que a avaliação da defensa metálica passa a ser engenharia, e não apenas documentação.
