Os limites de carga do suporte em ângulo são uma questão prática de segurança em instalações à beira da estrada, não uma questão secundária de detalhamento. Em sistemas de guarda-corpo, esses suportes transferem força entre trilhos, postes e pontos de conexão sob impacto, vibração, exposição ao vento e corrosão. Um suporte que parece adequado no papel ainda pode falhar em الخدمة se os caminhos de carga, a qualidade do material ou a precisão da fabricação não forem avaliados corretamente.

Por que os limites de carga importam em sistemas à beira da estrada

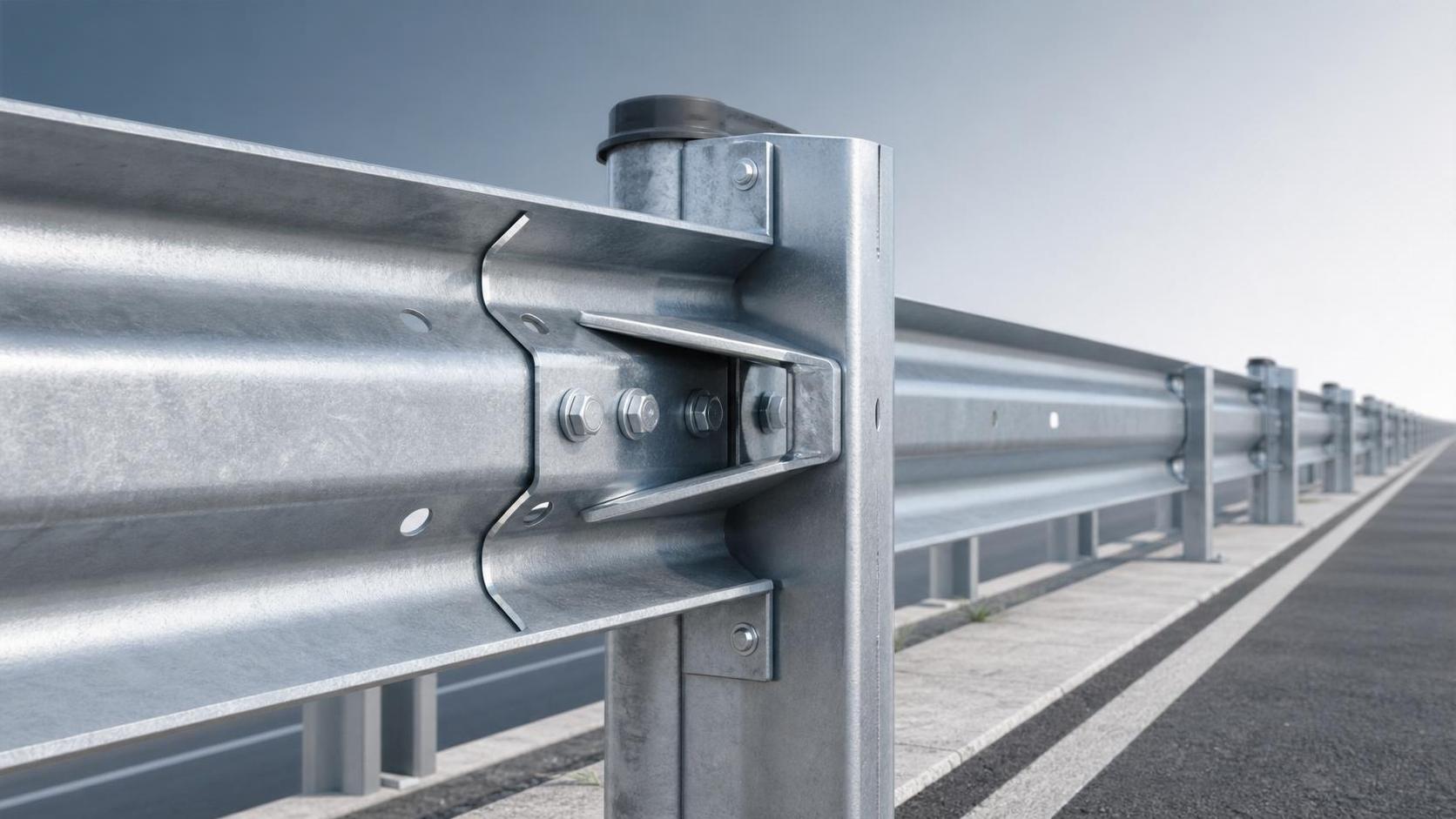

Um suporte em ângulo em uma barreira rodoviária faz mais do que manter as peças unidas. Ele ajuda a manter a geometria, o espaçamento e a resistência quando o impacto de um veículo empurra o sistema além das condições estáticas normais.

Por isso, os limites de carga devem ser avaliados em relação às exigências reais da instalação. A capacidade estática sozinha não é suficiente para uso à beira da estrada, onde o impacto dinâmico e a degradação ambiental frequentemente determinam o desempenho a longo prazo.

Do ponto de vista da avaliação, o suporte deve ser considerado parte de todo o conjunto de retenção. Se sua capacidade for menor do que a dos elementos adjacentes, o sistema pode falhar na conexão antes que o trilho absorva energia como previsto.

O que define o limite de carga de um suporte em ângulo

Limite de carga geralmente se refere à força máxima ou ao esforço combinado que um suporte pode suportar sem deformação permanente, fissuração, rasgo no furo do parafuso ou deslizamento da conexão além das tolerâncias permitidas.

Na prática, o limite real depende de várias variáveis interligadas:

• grau e espessura do aço
• geometria do suporte e raio de dobra
• posição do furo e distância até a borda
• tipo de parafuso, pré-carga e configuração da conexão
• efeitos da galvanização ou do revestimento na tolerância
• alinhamento da instalação e condições de campo

Cálculos simples podem estimar a resistência ao esmagamento, ao cisalhamento e à flexão. No entanto, instalações à beira da estrada geralmente exigem uma análise mais ampla de como o suporte em ângulo se comporta dentro da configuração completa da barreira testada contra impacto.

Fatores de material e fabricação por trás do desempenho

O desempenho do suporte começa muito antes da instalação no local. Os detalhes de fabricação afetam diretamente se o limite de carga projetado é realista e reproduzível entre lotes.

Para guarda-corpos rodoviários e produtos de aço, a capacidade de produção é importante porque os suportes estão expostos à fadiga, umidade, sais da estrada e sobrecarga acidental. Etapas de fabricação como perfuração, dobra, remoção de ferrugem, shot peening, ensaio não destrutivo, galvanização e pintura não são etapas estéticas.

Elas influenciam o início de fissuras, a consistência dimensional, a durabilidade da superfície e a resistência à corrosão. Uma dobra mal controlada pode reduzir a resistência efetiva da seção. Furos desalinhados podem introduzir carga excêntrica. Cobertura de revestimento inadequada pode encurtar a vida útil em ambientes rodoviários agressivos.

Quando os suportes são produzidos conforme desenhos do projeto, a revisão deve confirmar que as tolerâncias de fabricação e os métodos de inspeção correspondem ao comportamento estrutural exigido, e não apenas à forma nominal.

Modos típicos de falha que vale a pena verificar

Onde a avaliação se torna mais exigente

Nem todo projeto à beira da estrada impõe a mesma demanda a um suporte em ângulo. Trechos retos de rodovia com carregamento previsível diferem de pontes, rampas, canteiros centrais e trechos perigosos da via.

Normalmente é necessário dar mais atenção quando:

• a barreira faz transição entre sistemas
• o espaçamento dos postes muda
• a altura ou o recuo do trilho é personalizado
• o local tem alta exposição à corrosão
• os desenhos do projeto introduzem suportes não padronizados

Nesses casos, uma análise apenas dos valores de catálogo costuma ser insuficiente. O suporte deve ser verificado em relação à condição real de apoio, ao perfil do trilho e à redistribuição esperada de forças durante o impacto.

Como ler os dados do produto de forma útil

Quando um sistema de guarda-corpo afirma alta resistência ao impacto, a avaliação do suporte deve relacionar essa afirmação a detalhes mensuráveis. Certificados de material, registros de revestimento, verificações dimensionais e referências de ensaio ajudam a distinguir conjuntos robustos de cópias genéricas.

Um exemplo útil éNorway Guardrail, usado em rodovias e trechos perigosos da via. Seu design em forma de onda tem como objetivo absorver a energia da colisão e direcionar os veículos de volta ao seu trajeto, enquanto a galvanização por imersão a quente contribui para uma vida útil superior a 20 anos em condições expostas.

Para a avaliação, o ponto não é o nome do produto em si. O ponto é se o suporte e seus elementos conectados atendem ao mesmo objetivo de desempenho, com conformidade rastreável a normas como a AASHTO M180 dos EUA e os requisitos da ANBT do Brasil.

Verificações práticas antes da aprovação

Uma revisão confiável geralmente combina evidências de projeto, fabricação e instalação. As verificações a seguir são especialmente úteis ao avaliar um suporte em ângulo para aplicações rodoviárias:

• Confirmar se o suporte corresponde aos desenhos aprovados e à geometria do trilho.
• Verificar se as cargas calculadas refletem condições de impacto, e não apenas carga morta.
• Analisar registros de qualidade da dobra, precisão dos furos e espessura do revestimento.
• Verificar ensaios não destrutivos ou inspeções quando detalhes críticos exigirem isso.
• Avaliar se parafusos, postes e trilhos têm capacidades equilibradas.
• Procurar evidências de que a produção personalizada segue o conjunto de normas especificado.

É aqui que a fabricação com serviço completo pode reduzir a incerteza. Quando cotação, adaptação de projeto, fabricação e apoio à instalação estão alinhados, torna-se mais fácil rastrear a responsabilidade pelo desempenho do suporte em toda a cadeia do projeto.

Um próximo passo adequado

Os limites de carga do suporte em ângulo devem ser avaliados como parte do comportamento do sistema, e não como peças metálicas isoladas. As melhores decisões vêm da ligação entre cálculos estruturais, qualidade de fabricação, proteção contra corrosão e precisão de instalação.

Ao comparar soluções rodoviárias, comece pelos desenhos do projeto, pelas condições de impacto esperadas, pelo ambiente de revestimento e pelas normas relevantes. Em seguida, verifique se os detalhes propostos do suporte podem ser fabricados de forma consistente e comprovados em relação a esses requisitos antes do início da instalação.
